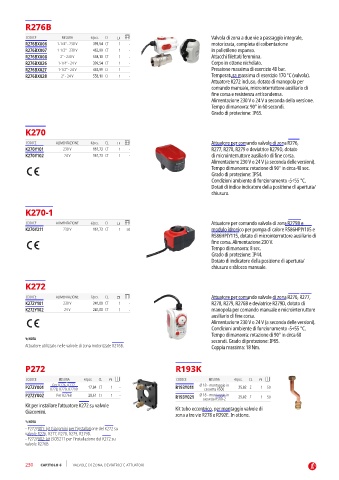

Page 232 - GIACOMINI - LISTINO 2024

R276B

CODICE MISURA €/pcs. CL Valvola di zona a due vie a passaggio integrale,
R276BX006 1-1/4” - 230 V 399,54 CT 1 - motorizzata, completa di coibentazione
R276BX007 1-1/2” - 230 V 462,99 CT 1 - in polietilene espanso.
R276BX008 2” - 230 V 558,10 CT 1 - Attacchi filettati femmina.
R276BX026 1-1/4” - 24 V 399,54 CT 1 - Corpo in ottone nichelato.
R276BX027 1-1/2” - 24 V 462,99 CT 1 - Pressione massima di esercizio 40 bar.
R276BX028 2” - 24 V 558,10 CT 1 - Temperatura massima di esercizio 170 °C (valvola).
Attuatore K272 incluso, dotato di manopola per
comando manuale, microinterruttore ausiliario di
fine corsa e resistenza anticondensa.
Alimentazione 230 V o 24 V a seconda della versione.
Tempo di manovra: 90° in 60 secondi.
Grado di protezione: IP65.

K270

CODICE ALIMENTAZIONE €/pcs. CL Attuatore per comando valvole di zona R276,
K270Y101 230 V 161,73 CT 1 - R277, R278, R279 e deviatrice R279D, dotato
K270Y102 24 V 161,73 CT 1 - di microinterruttore ausiliario di fine corsa.
Alimentazione 230 V o 24 V (a seconda delle versioni).
Tempo di manovra: rotazione di 90° in circa 40 sec.
Grado di protezione: IP54.
Condizioni ambiente di funzionamento -5÷55 °C.
Dotati di indice indicatore della posizione di apertura/
chiusura.

K270-1

CODICE ALIMENTAZIONE €/pcs. CL Attuatore per comando valvola di zona R279B e
K270Y211 230 V 161,73 CT 1 50 modulo idronico per pompa di calore R586HPIY105 e
R586HPIY115, dotato di microinterruttore ausiliario di
fine corsa. Alimentazione 230 V.
Tempo di manovra: 8 sec.
Grado di protezione: IP44.
Dotato di indicatore della posizione di apertura/
chiusura e sblocco manuale.

K272

CODICE ALIMENTAZIONE €/pcs. CL Attuatore per comando valvole di zona R276, R277,
K272Y101 230 V 241,00 CT 1 - R278, R279, R276B e deviatrice R279D, dotato di
K272Y102 24 V 241,00 CT 1 - manopola per comando manuale e microinterruttore
ausiliario di fine corsa.
Alimentazione 230 V o 24 V (a seconda delle versioni).
Condizioni ambiente di funzionamento -5÷55 °C.
Tempo di manovra: rotazione di 90° in circa 60
 NOTA secondi. Grado di protezione: IP65.
Attuatore utilizzato nelle valvole di zona motorizzate R276B. Coppia massima: 18 Nm.

P272 R193K

CODICE MISURA €/pcs. CL CODICE MISURA €/pcs. CL
Per R276, R277,
P272Y001 R278, R279, R279D 17,84 CT 1 - R193Y011 Ø 18 - montaggio in 25,02 Z 1 50
cassetta R500
P272Y002 Per R276B 28,61 CT 1 - R193Y021 Ø 18 - montaggio in 25,02 Z 1 50
cassetta R500-2
Kit per installare l’attuatore K272 su valvole
Giacomini. Kit tubo eccentrico, per montaggio valvole di
zona a tre vie R278 e R292E. In ottone.
 NOTA
- P272Y001: kit Giacomini per l’installazione del K272 su
valvole R276, R277, R278, R279, R279D.
- P272Y002: kit ISO5211 per l’installazione del K272 su
valvole R276B.

230 CAPITOLO 6 VALVOLE DI ZONA, DEVIATRICI E ATTUATORI
