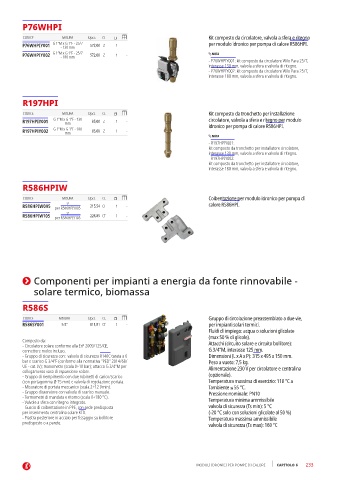

Page 235 - GIACOMINI - LISTINO 2024

P76WHPI

CODICE MISURA €/pcs. CL Kit composto da circolatore, valvola a sfera e ritegno
P76WHPIY001 G 1”M x G 1”F - 25/7 572,00 Z 1 - per modulo idronico per pompa di calore R586HPI.
- 130 mm
P76WHPIY002 G 1”M x G 1”F - 25/7 572,00 Z 1 -  NOTA
- 180 mm
- P76WHPIY001: kit composto da circolatore Wilo Para 25/7,
interasse 130 mm, valvola a sfera e valvola di ritegno.
- P76WHPIY002: kit composto da circolatore Wilo Para 25/7,
interasse 180 mm, valvola a sfera e valvola di ritegno.

R197HPI

CODICE MISURA €/pcs. CL Kit composto da tronchetto per installazione
R197HPIY001 G 1”M x G 1”F - 130 85,00 Z 1 - circolatore, valvola a sfera e ritegno per modulo
mm
R197HPIY002 G 1”M x G 1”F - 180 85,00 Z 1 - idronico per pompa di calore R586HPI.
mm
 NOTA
- R197HPIY001:
kit composto da tronchetto per installatore circolatore,
interasse 130 mm, valvola a sfera e valvola di ritegno.
- R197HPIY002:
kit composto da tronchetto per installatore circolatore,
interasse 180 mm, valvola a sfera e valvola di ritegno.

R586HPIW

CODICE MISURA €/pcs. CL Coibentazione per modulo idronico per pompa di
1”
R586HPIW005 per R586HPIY005 215,54 CT 1 - calore R586HPI.
1”
R586HPIW105 per R586HPIY105 228,85 CT 1 -

 Componenti per impianti a energia da fonte rinnovabile -
solare termico, biomassa

R586S

CODICE MISURA €/pcs. CL Gruppo di circolazione preassemblato a due vie,
R586SY001 3/4” 811,81 CT 1 - per impianti solari termici.
Fluidi di impiego: acqua o soluzioni glicolate
(max 50 % di glicole).
Composto da:
- Circolatore solare conforme alla ErP 2009/125/CE, Attacchi (circuito solare e circuito bollitore):
connettore molex incluso. G 3/4”M, interasse 125 mm.
- Gruppo di sicurezza con: valvola di sicurezza R140C tarata a 6 Dimensioni (L x A x P): 315 x 495 x 150 mm.
bar e scarico G 3/4”F (conforme alla normativa “PED” 2014/68/ Peso a vuoto: 7,5 kg.
UE - cat. IV); manometro (scala 0÷10 bar); attacco G 3/4”M per Alimentazione 230 V per circolatore e centralina
collegamento vaso di espansione solare.
- Gruppo di riempimento con due rubinetti di carico/scarico (opzionale).
(con portagomma Ø 15 mm) e valvola di regolazione portata. Temperatura massima di esercizio: 110 °C a
- Misuratore di portata meccanico (scala 2÷12 l/min). Tambiente ≤ 55 °C.
- Gruppo disaeratore con valvola di scarico manuale. Pressione nominale: PN10
- Termometri di mandata e ritorno (scala 0÷180 °C).
- Valvole a sfera con ritegno integrato. Temperatura minima ammissibile
- Guscio di coibentazione in PPE, con sede predisposta valvola di sicurezza (Ts min): 5 °C
per inserimento centralina solare KTD. (-20 °C solo con soluzioni glicolate al 50 %)
- Piastra posteriore in acciaio per fissaggio su bollitore Temperatura massima ammissibile
predisposto o a parete. valvola di sicurezza (Ts max): 160 °C

MODULI IDRONICI PER POMPE DI CALORE CAPITOLO 6 233
