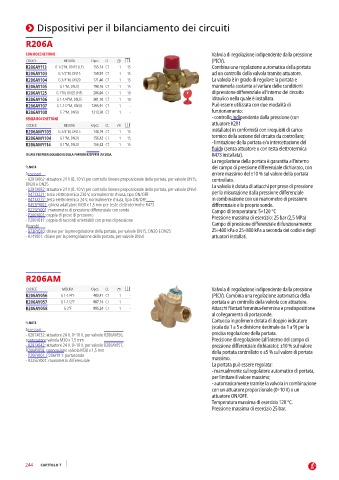

Page 246 - GIACOMINI - LISTINO 2024

 Dispositivi per il bilanciamento dei circuiti

R206A

CON BOCCHETTONI Valvola di regolazione indipendente dalla pressione
CODICE MISURA €/pcs. CL (PICV).
R206AY113 G 1/2”M, DN15 (LF) 155,14 CT 1 15 Combina una regolazione automatica della portata
R206AY103 G 1/2”M, DN15 159,97 CT 1 15 ad un controllo della valvola tramite attuatore.
R206AY104 G 3/4”M, DN20 171,40 CT 1 15 La valvola è in grado di regolare la portata e
R206AY105 G 1”M, DN20 190,16 CT 1 15 mantenerla costante al variare delle condizioni
R206AY125 G 1”M, DN25 (HF) 286,04 CT 1 10 di pressione differenziale all’interno del circuito
R206AY106 G 1-1/4”M, DN25 301,10 CT 1 10 idraulico nella quale è installata.
R206AY107 G 1-1/2”M, DN50 1295,91 CT 1 - Può essere utilizzata con due modalità di
R206AY108 G 2”M, DN50 1213,70 CT 1 - funzionamento:
SENZA BOCCHETTONI - controllo indipendente dalla pressione (con
CODICE MISURA €/pcs. CL attuatore K281
R206AMY103 G 3/4”M, DN15 146,19 CT 1 15 installato) in conformità con i requisiti di carico
R206AMY104 G 1”M, DN20 156,42 CT 1 15 termico della sezione del circuito da controllare;
R206AMY114 G 1”M, DN20 156,42 CT 1 15 - limitazione della portata e/o intercettazione del
fluido (senza attuatore o con testa elettrotermica
CHIAVE PER PREREGOLAZIONE DELLA PORTATA R73PY010 INCLUSA. R473 installata).
La regolazione della portata è garantita all’interno
 NOTA del campo di pressione differenziale dichiarato, con
Accessori errore massimo del ±10 % sul valore della portata
- K281X062: attuatore 24 V (0..10 V) per controllo lineare proporzionale della portata, per valvole DN15, controllato.
DN20 e DN25 La valvola è dotata di attacchi per prese di pressione
- K281X082: attuatore 24 V (0..10 V) per controllo lineare proporzionale della portata, per valvole DN50
- R473X221: testa elettrotermica 230 V, normalmente chiusa, tipo ON/OFF per la misurazione dalla pressione differenziale
- R473X222: testa elettrotermica 24 V, normalmente chiusa, tipo ON/OFF in combinazione con un manometro di pressione
- R453FY002: ghiera adattatore M30 x 1,5 mm per teste elettrotermiche R473 differenziale e le proprie sonde.
- R225EY001: manometro di pressione differenziale con sonde Campo di temperatura: 5÷120 °C
- P206Y001: coppia di prese di pressione
- P206Y011: coppia di raccordi orientabili con prese di pressione Pressione massima di esercizio: 25 bar (2,5 MPa)
Ricambi Campo di pressione differenziale di funzionamento:
- R73PY010: chiave per la preregolazione della portata, per valvole DN15, DN20 E DN25 25÷400 kPa o 25÷800 kPa a seconda dei codici e degli
- R74Y001: chiave per la preregolazione della portata, per valvole DN50 attuatori installati.

R206AM

CODICE MISURA €/pcs. CL Valvola di regolazione indipendente dalla pressione
R206AY056 G 1-1/4”F 403,41 CT 1 - (PICV). Combina una regolazione automatica della
R206AY057 G 1-1/2”F 807,14 CT 1 - portata e un controllo della valvola con attuatore.
R206AY058 G 2”F 895,24 CT 1 - Attacchi filettati femmina-femmina e predisposizione
al collegamento di portasonde.
Cartuccia in polimero dotata di doppio indicatore
 NOTA
Accessori (scala da 1 a 5 e divisione decimale da 1 a 9) per la
- K281X032: attuatore 24 V, 0÷10 V, per valvole R206AY056, precisa regolazione della portata.
connessione valvola M30 x 1,5 mm Precisione di regolazione (all’interno del campo di
- K281X042: attuatore 24 V, 0÷10 V, per valvole R206AY057, pressione differenziale dichiarato): ±10 % sul valore
R206AY058, connessione valvola M30 x 1,5 mm della portata controllato o ±5 % sul valore di portata
- P206Y001, P206Y011: portasonde
- R225EY001: manometro differenziale massimo.
La portata può essere regolata:
- manualmente sul regolatore automatico di portata,
per limitare il valore massimo;
- automaticamente tramite la valvola in combinazione
con un attuatore proporzionale (0÷10 V) o un
attuatore ON/OFF.
Temperatura massima di esercizio 120 °C.
Pressione massima di esercizio 25 bar.

244 CAPITOLO 7
