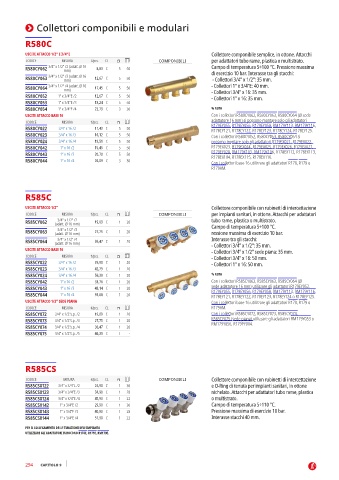

Page 296 - GIACOMINI - LISTINO 2024

 Collettori componibili e modulari

R580C

USCITE ATTACCO 1/2” E 3/4”E Collettore componibile semplice, in ottone. Attacchi
CODICE MISURA €/pcs. CL COMPONIBILI per adattatori tubo rame, plastica o multistrato.
R580CY062 3/4” x 1/2” /2 (adatt. Ø 16 8,83 C 5 50 Campo di temperatura 5÷100 °C. Pressione massima
mm)
R580CY063 3/4” x 1/2” /3 (adatt. Ø 16 12,67 C 5 50 di esercizio 10 bar. Interasse tra gli stacchi:
- Collettori 3/4” x 1/2”: 35 mm.
mm)
R580CY064 3/4” x 1/2” /4 (adatt. Ø 16 17,45 C 5 50 - Collettori 1” x 3/4”E: 40 mm.
mm)
R580CY052 1” x 3/4”E /2 12,67 C 5 50 - Collettori 3/4” x 16: 35 mm.
- Collettori 1” x 16: 35 mm.
R580CY053 1” x 3/4”E /3 18,24 C 5 50
R580CY054 1” x 3/4”E /4 23,79 C 3 30  NOTA
USCITE ATTACCO BASE 16 Con i collettori R580CY062, R580CY063, R580CY064 (Ø sede
adattatore 16 mm) si possono montare solo gli adattatori
CODICE MISURA €/pcs. CL R179EY055, R179EY056, R179EY058, RM179Y113, RM179Y116,
R580CY022 3/4” x 16 /2 11,42 C 5 50 R178EY121, R178EY122, R178EY123, R178EY124, R178EY125.
R580CY023 3/4” x 16 /3 16,12 C 5 50 Con i collettori R580CY052, R580CY053, R580CY054 si
R580CY024 3/4” x 16 /4 19,51 C 5 50 possono montare solo gli adattatori R179EX021, R179EX022,
R580CY042 1” x 16 /2 15,45 C 5 50 R179EX023, R179EX024, R179EX025, R179EX026, R179EX027,
R580CY043 1” x 16 /3 20,70 C 5 50 R179EY028, RM179X103, RM179X106, R178EX112, R178EX113,
R178EX104, R178EX115, R178EX116.
R580CY044 1” x 16 /4 26,09 C 3 30 Con i collettori base 16 utilizzare gli adattatori R178, R179 o
R179AM.

R585C

USCITE ATTACCO 1/2” Collettore componibile con rubinetti di intercettazione
CODICE MISURA €/pcs. CL COMPONIBILI per impianti sanitari, in ottone. Attacchi per adattatori
3/4” x 1/2” /2
R585CY062 (adatt. Ø 16 mm) 19,09 C 1 20 tubo rame, plastica o multistrato.
Campo di temperatura 5÷100 °C.
3/4” x 1/2” /3
R585CY063 (adatt. Ø 16 mm) 27,75 C 1 20 ressione massima di esercizio 10 bar.
3/4” x 1/2” /4
R585CY064 (adatt. Ø 16 mm) 36,47 C 1 20 Interasse tra gli stacchi:
- Collettori 3/4” x 1/2”: 35 mm.
USCITE ATTACCO BASE 16 - Collettori 3/4” x 1/2” sede piana: 35 mm.
CODICE MISURA €/pcs. CL - Collettori 3/4” x 16: 50 mm.
R585CY022 3/4” x 16 /2 29,90 C 1 20 - Collettori 1” x 16: 50 mm.
R585CY023 3/4” x 16 /3 42,79 C 1 20
R585CY024 3/4” x 16 /4 56,39 C 1 20  NOTA
R585CY042 1” x 16 /2 33,76 C 1 20 Con i collettori R585CY062, R585CY063, R585CY064 (Ø
R585CY043 1” x 16 /3 48,14 C 1 20 sede adattatore 16 mm) utilizzare gli adattatori R179EY052,
R179EY055, R179EY056, R179EY058, RM179Y113, RM179Y116,
R585CY044 1” x 16 /4 59,88 C 1 20 R178EY121, R178EY122, R178EY123, R178EY124 o R178EY125.
USCITE ATTACCO 1/2” SEDE PIANA Con i collettori base 16 utilizzare gli adattatori R178, R179 o
CODICE MISURA €/pcs. CL R179AM.
R585CY072 3/4” x 1/2”s.p. /2 19,09 C 1 20 Con i collettori R585CY072, R585CY073, R585CY074,
R585CY073 3/4” x 1/2”s.p. /3 27,75 C 1 20 R585CY075 (sede piana) utilizzare gli adattatori RM179Y053 o
RM179Y056, R179PY014.
R585CY074 3/4” x 1/2”s.p. /4 36,47 C 1 20
R585CY075 3/4” x 1/2”s.p. /5 46,39 C 1 -

R585CS

CODICE MISURA €/pcs. CL COMPONIBILI Collettore componibile con rubinetti di intercettazione
R585CSX122 3/4” x 3/4”E /2 24,90 C 1 36 e O-Ring di tenuta per impianti sanitari, in ottone
R585CSX123 3/4” x 3/4”E /3 34,90 C 1 28 nichelato. Attacchi per adattatori tubo rame, plastica
R585CSX124 3/4” x 3/4”E /4 45,90 C 1 22 o multistrato.
R585CSX142 1” x 3/4”E /2 29,90 C 1 30 Campo di temperatura 5÷110 °C.
R585CSX143 1” x 3/4”E /3 40,90 C 1 28 Pressione massima di esercizio 10 bar.
R585CSX144 1” x 3/4”E /4 51,90 C 1 22 Interasse stacchi 40 mm.
PER IL COLLEGAMENTO DELLE TUBAZIONI DELL’IMPIANTO
UTILIZZARE GLI ADATTATORI EUROCONO R178E, R179E, RM179E.

294 CAPITOLO 9
