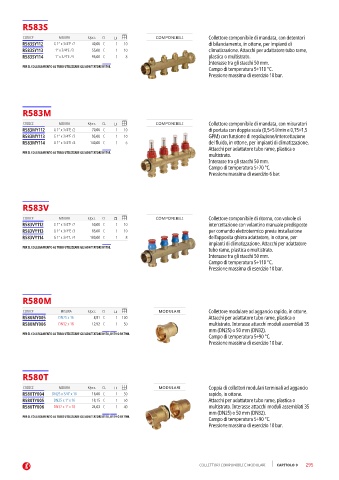

Page 297 - GIACOMINI - LISTINO 2024

R583S

CODICE MISURA €/pcs. CL COMPONIBILI Collettore componibile di mandata, con detentori
R583SY112 G 1” x 3/4”E /2 40,00 C 1 10 di bilanciamento, in ottone, per impianti di
R583SY113 1” x 3/4”E /3 55,00 C 1 10 climatizzazione. Attacchi per adattatore tubo rame,
R583SY114 1” x 3/4”E /4 95,00 C 1 8 plastica o multistrato.
Interasse tra gli stacchi 50 mm.
PER IL COLLEGAMENTO AL TUBO UTILIZZARE GLI ADATTATORI R179E. Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar.

R583M

CODICE MISURA €/pcs. CL COMPONIBILI Collettore componibile di mandata, con misuratori
R583MY112 G 1” x 3/4”E /2 70,00 C 1 10 di portata con doppia scala (0,5÷5 l/min e 0,15÷1,5
R583MY113 G 1” x 3/4”E /3 95,00 C 1 10 GPM) con funzione di regolazione/intercettazione
R583MY114 G 1” x 3/4”E /4 140,00 C 1 6 del fluido, in ottone, per impianti di climatizzazione.
Attacchi per adattatore tubo rame, plastica o
PER IL COLLEGAMENTO AL TUBO UTILIZZARE GLI ADATTATORI R179E. multistrato.
Interasse tra gli stacchi 50 mm.
Campo di temperatura 5÷70 °C.
Pressione massima di esercizio 6 bar.

R583V

CODICE MISURA €/pcs. CL COMPONIBILI Collettore componibile di ritorno, con valvole di
R583VY112 G 1” x 3/4”E /2 50,00 C 1 10 intercettazione con volantino manuale predisposte
R583VY113 G 1” x 3/4”E /3 65,00 C 1 10 per comando elettrotermico previa installazione
R583VY114 G 1” x 3/4”E /4 100,00 C 1 8 dell’apposita ghiera adattatore, in ottone, per
impianti di climatizzazione. Attacchi per adattatore
PER IL COLLEGAMENTO AL TUBO UTILIZZARE GLI ADATTATORI R179E. tubo rame, plastica o multistrato.
Interasse tra gli stacchi 50 mm.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar.

R580M

CODICE MISURA €/pcs. CL MODULARI Collettore modulare ad aggancio rapido, in ottone.
R580MY005 DN25 x 16 8,81 C 1 100 Attacchi per adattatore tubo rame, plastica o
R580MY006 DN32 x 18 12,92 C 1 50 multistrato. Interasse attacchi moduli assemblati 35
mm (DN25) o 50 mm (DN32).
PER IL COLLEGAMENTO AL TUBO UTILIZZARE GLI ADATTATORI R178, R179 O R179M.
Campo di temperatura 5÷90 °C.
Pressione massima di esercizio 10 bar.

R580T

CODICE MISURA €/pcs. CL MODULARI Coppia di collettori modulari terminali ad aggancio
R580TY004 DN25 x 3/4” x 16 16,60 C 1 50 rapido, in ottone.
R580TY005 DN25 x 1” x 16 18,15 C 1 50 Attacchi per adattatore tubo rame, plastica o
R580TY006 DN32 x 1” x 18 24,03 C 1 40 multistrato. Interasse attacchi moduli assemblati 35
mm (DN25) o 50 mm (DN32).
PER IL COLLEGAMENTO AL TUBO UTILIZZARE GLI ADATTATORI R178, R179 O R179M. Campo di temperatura 5÷90 °C.
Pressione massima di esercizio 10 bar.

COLLETTORI COMPONIBILI E MODULARI CAPITOLO 9 295
