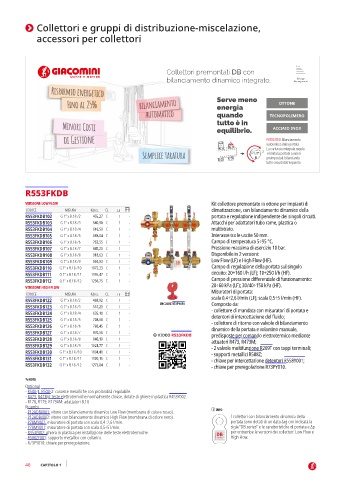

Page 48 - GIACOMINI - LISTINO 2024

 Collettori e gruppi di distribuzione-miscelazione,
accessori per collettori

Collettori premontati DB con
bilanciamento dinamico integrato.

Serve meno
energia OTTONE
quando TECNOPOLIMERO
tutto è in
equilibrio. ACCIAIO INOX
PATENTED Bilanciamento
automatico della portata.
La cartuccia integrata regola
e limita la portata a valori
preimpostati, bilanciando
4
tutti i circuiti dell’impianto.

R553FKDB

VERSIONE LOW FLOW Kit collettore premontato in ottone per impianti di
CODICE MISURA €/pcs. CL climatizzazione, con bilanciamento dinamico della
R553FKDB102 G 1” x B.18 /2 455,27 C 1 - portata e regolazione indipendente dei singoli circuiti.
R553FKDB103 G 1” x B.18 /3 540,98 C 1 - Attacchi per adattatori tubo rame, plastica o
R553FKDB104 G 1” x B.18 /4 616,59 C 1 - multistrato.
R553FKDB105 G 1” x B.18 /5 688,04 C 1 - Interasse tra le uscite 50 mm.
R553FKDB106 G 1” x B.18 /6 763,55 C 1 - Campo di temperatura 5÷95 °C.
R553FKDB107 G 1” x B.18 /7 845,20 C 1 - Pressione massima di esercizio 10 bar.
R553FKDB108 G 1” x B.18 /8 918,63 C 1 - Disponibile in 2 versioni:
R553FKDB109 G 1” x B.18 /9 994,93 C 1 - Low Flow (LF) e High Flow (HF).
R553FKDB110 G 1” x B.18 /10 1072,23 C 1 - Campo di regolazione della portata sul singolo
R553FKDB111 G 1” x B.18 /11 1155,47 C 1 - circuito: 20÷160 l/h (LF); 10÷250 l/h (HF).
R553FKDB112 G 1” x B.18 /12 1236,75 C 1 - Campo di pressione differenziale di funzionamento:
VERSIONE HIGH FLOW 20÷60 kPa (LF); 30/40÷150 kPa (HF).
CODICE MISURA €/pcs. CL Misuratori di portata:
R553FKDB122 G 1” x B.18 /2 468,92 C 1 - scala 0,4÷2,6 l/min (LF); scala 0,5÷5 l/min (HF).
R553FKDB123 G 1” x B.18 /3 557,21 C 1 - INCLUDE R73PY010 Composto da:
R553FKDB124 G 1” x B.18 /4 635,10 C 1 - - collettore di mandata con misuratori di portata e
R553FKDB125 G 1” x B.18 /5 708,68 C 1 - detentori di intercettazione del fluido;
R553FKDB126 G 1” x B.18 /6 786,45 C 1 - - collettore di ritorno con valvole di bilanciamento
dinamico della portata e volantino manuale,
R553FKDB127 G 1” x B.18 /7 870,56 C 1 -  VIDEO R553FKDB predisposte per comando elettrotermico mediante
R553FKDB128 G 1” x B.18 /8 946,19 C 1 - attuatori R473, R473M;
R553FKDB129 G 1” x B.18 /9 1024,77 C 1 - - 2 valvole multifunzione R269T con tappi terminali;
R553FKDB130 G 1” x B.18 /10 1104,41 C 1 - - supporti metallici R588Z;
R553FKDB131 G 1” x B.18 /11 1190,15 C 1 - - chiave per intercettazione detentori R558Y001;
R553FKDB132 G 1” x B.18 /12 1273,84 C 1 - - chiave per preregolazione R73PY010.

 NOTA
Optional
- R500-1, R500-2: cassette metalliche con profondità regolabile.
- R473, R473M: teste elettrotermiche normalmente chiuse, dotate di ghiere in plastica R453Y002.
- R178, R179, R179AM: adattatori B.18
Ricambi
- P12ADBX001: vitone con bilanciamento dinamico Low Flow (membrana di colore rosso). INFO
- P12ADBX002: vitone con bilanciamento dinamico High Flow (membrana di colore nero). I collettori con bilanciamento dinamico della
- P78MY002: misuratore di portata con scala 0,4÷2,6 l/min. portata sono dotati di un data-tag con indicata la
- P78MY001: misuratore di portata con scala 0,5÷5 l/min. sigla “DB series” e le caratteristiche di portata e ∆p
- R453Y002: ghiera in plastica per installazione delle teste elettrotermiche. per entrambe le versioni dei collettori: Low Flow e
- R588ZY001: supporto metallico con collarini. High Flow.
- R73PY010: chiave per preregolazione.

46 CAPITOLO 1
