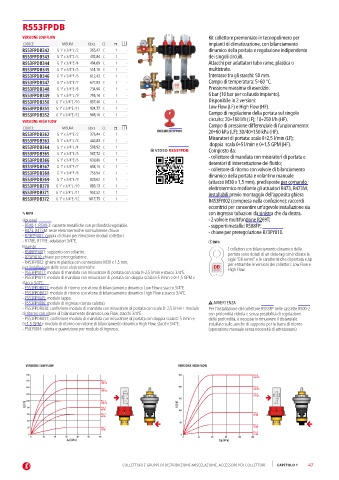

Page 49 - GIACOMINI - LISTINO 2024

R553FPDB

VERSIONE LOW FLOW Kit collettore premontato in tecnopolimero per
CODICE MISURA €/pcs. CL impianti di climatizzazione, con bilanciamento
R553FPDB342 G 1” x 3/4”E /2 365,47 C 1 - dinamico della portata e regolazione indipendente
R553FPDB343 G 1” x 3/4”E /3 432,84 C 1 - dei singoli circuiti.
R553FPDB344 G 1” x 3/4”E /4 494,09 C 1 - Attacchi per adattatori tubo rame, plastica o
R553FPDB345 G 1” x 3/4”E /5 551,19 C 1 - multistrato.
R553FPDB346 G 1” x 3/4”E /6 612,42 C 1 - Interasse tra gli stacchi: 50 mm.
R553FPDB347 G 1” x 3/4”E /7 677,83 C 1 - Campo di temperatura: 5÷60 °C.
R553FPDB348 G 1” x 3/4”E /8 734,90 C 1 - Pressione massima di esercizio:
R553FPDB349 G 1” x 3/4”E /9 796,14 C 1 - 6 bar (10 bar per collaudo impianto).
R553FPDB350 G 1” x 3/4”E /10 857,40 C 1 - Disponibile in 2 versioni:
R553FPDB351 G 1” x 3/4”E /11 924,77 C 1 - Low Flow (LF) e High Flow (HF).
R553FPDB352 G 1” x 3/4”E /12 988,10 C 1 - Campo di regolazione della portata sul singolo
VERSIONE HIGH FLOW circuito: 20÷160 l/h (LF); 10÷250 l/h (HF).
Campo di pressione differenziale di funzionamento:
CODICE MISURA €/pcs. CL
R553FPDB362 G 1” x 3/4”E /2 376,44 C 1 - INCLUDE R73PY010 20÷60 kPa (LF); 30/40÷150 kPa (HF).
R553FPDB363 G 1” x 3/4”E /3 445,83 C 1 - Misuratori di portata: scala 0÷2,5 l/min (LF);
R553FPDB364 G 1” x 3/4”E /4 508,92 C 1 - doppia scala 0÷5 l/min e 0÷1,5 GPM (HF).
Composto da:
R553FPDB365 G 1” x 3/4”E /5 567,72 C 1 -  VIDEO R553FPDB - collettore di mandata con misuratori di portata e
R553FPDB366 G 1” x 3/4”E /6 630,80 C 1 - detentori di intercettazione del fluido;
R553FPDB367 G 1” x 3/4”E /7 698,15 C 1 - - collettore di ritorno con valvole di bilanciamento
R553FPDB368 G 1” x 3/4”E /8 756,94 C 1 - dinamico della portata e volantino manuale
R553FPDB369 G 1” x 3/4”E /9 820,02 C 1 - (attacco M30 x 1,5 mm), predisposte per comando
R553FPDB370 G 1” x 3/4”E /10 883,13 C 1 - elettrotermico mediante gli attuatori R473, R473M,
R553FPDB371 G 1” x 3/4”E /11 952,52 C 1 - installabili previo montaggio dell’apposita ghiera
R553FPDB372 G 1” x 3/4”E /12 1017,75 C 1 - R453FY002 (compresa nella confezione); raccordi
eccentrici per consentire un’agevole installazione sia
 NOTA con ingresso tubazioni da sinistra che da destra.
Optional - 2 valvole multifunzione R269T;
- R500-1, R500-2: cassette metalliche con profondità regolabile. - supporti metallici R588FP;
- R473, R473M: teste elettrotermiche normalmente chiuse. - chiave per preregolazione R73PY010.
- R73FPY001: coppia di chiavi per rimozione moduli collettori.
- R178E, R179E: adattatori 3/4”E. INFO
Ricambi I collettori con bilanciamento dinamico della
- R588FPY001: supporto con collarini. portata sono dotati di un data-tag con indicata la
- R73PY010: chiave per preregolazione. sigla “DB series” e le caratteristiche di portata e ∆p
- R453FY002: ghiera in plastica con connessione M30 x 1,5 mm, per entrambe le versioni dei collettori: Low Flow e
per installazione delle teste elettrotermiche. High Flow.
- P553FPY017: modulo di mandata con misuratore di portata con scala 0÷2,5 l/min e stacco 3/4”E.
- P553FPY011: modulo di mandata con misuratore di portata con doppia scala 0÷5 l/min e 0÷1,5 GPM e
stacco 3/4”E.
- P553FPDB011: modulo di ritorno con vitone di bilanciamento dinamico Low Flow e stacco 3/4”E.
- P553FPDB012: modulo di ritorno con vitone di bilanciamento dinamico High Flow e stacco 3/4”E.
- P553FPY005: modulo tappo.
- P553FPY006: modulo di ingresso (senza calotta).  AVVERTENZA
- P553FPDB030: confezione modulo di mandata con misuratore di portata con scala 0÷2,5 l/min + modulo Per l’installazione del collettore R553FP nelle cassette R500-2
di ritorno con vitone di bilanciamento dinamico Low Flow, stacchi 3/4”E. con profondità ridotta e senza possibilità di regolazione
- P553FPDB031: confezione modulo di mandata con misuratore di portata con doppia scala 0÷5 l/min e della profondità, è necessario rimuovere il distanziale
0÷1,5 GPM + modulo di ritorno con vitone di bilanciamento dinamico High Flow, stacchi 3/4”E. installato sulle zanche di supporto per la barra di ritorno
- P583Y004: calotta e guarnizione per modulo di ingresso. (operazione manuale senza necessità di attrezzature)

VERSIONE LOW FLOW VERSIONE HIGH FLOW
180 250 Pos.6
250 l/h
160 Pos.6
160 l/h
140 Pos.5 200 Pos.5
200 l/h
135 l/h
120 Pos.4
 150 170 l/h 
Q [l/h] 100 Pos.4 Q [l/h]
100 l/h
80
Pos.3
80 l/h 100
60 Pos.2 Pos.3
90 l/h
60 l/h
40
50
Pos.2 
20 Pos.1 40 l/h

20 l/h
Pos.1
0 0 10 l/h
0 10 20 30 40 50 60 0 30 60 90 120 150
∆p [kPa] ∆p [kPa]
COLLETTORI E GRUPPI DI DISTRIBUZIONE-MISCELAZIONE, ACCESSORI PER COLLETTORI CAPITOLO 1 47
