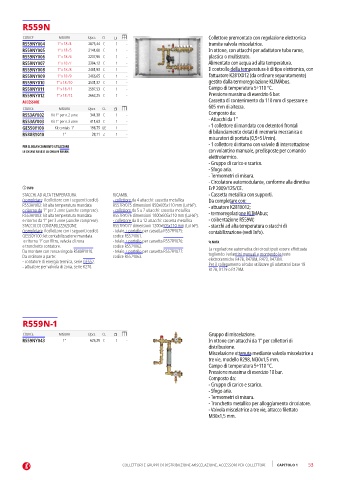

Page 55 - GIACOMINI - LISTINO 2024

R559N

CODICE MISURA €/pcs. CL Collettore premontato con regolazione elettronica
R559NY004 1” x 18 /4 2075,44 C 1 - tramite valvola miscelatrice.
R559NY005 1” x 18 /5 2141,60 C 1 - In ottone, con attacchi per adattatore tubo rame,
R559NY006 1” x 18 /6 2237,96 C 1 - plastica o multistrato.
R559NY007 1” x 18 /7 2304,12 C 1 - Alimentato con acqua ad alta temperatura.
R559NY008 1” x 18 /8 2401,93 C 1 - Il controllo della temperatura è di tipo elettronico, con
R559NY009 1” x 18 /9 2466,65 C 1 - l’attuatore K281X012 (da ordinare separatamente)
R559NY010 1” x 18 /10 2531,37 C 1 - gestito dalla termoregolazione KLIMAbus.
R559NY011 1” x 18 /11 2597,53 C 1 - Campo di temperatura 5÷110 °C.
R559NY012 1” x 18 /12 2662,25 C 1 - Pressione massima di esercizio 6 bar.
ACCESSORI Cassetta di contenimento da 110 mm di spessore e
605 mm di altezza.
CODICE MISURA €/pcs. CL
R553AY002 Kit 1” per n.2 zone 341,38 C 1 - Composto da:
R553AY003 Kit 1” per n.3 zone 411,63 C 1 - - Attacchi da 1”
GE550Y100 Kit contab. 1” 198,75 GE 1 - - 1 collettore di mandata con detentori frontali
R588RY010 1” 28,11 Z 1 - di bilanciamento dotati di memoria meccanica e
misuratori di portata (0,5÷5 l/min).
- 1 collettore di ritorno con valvole di intercettazione
PER IL BILANCIAMENTO UTILIZZARE
LE CHIAVI R558 O LA CHIAVE R558N. con volantino manuale, predisposte per comando
elettrotermico.
- Gruppo di carico e scarico.
- Sfogo aria.
- Termometri di misura.
- Circolatore automodulante, conforme alla direttiva
INFO ErP 2009/125/CE.
STACCHI AD ALTA TEMPERATURA RICAMBI - Cassetta metallica con supporti.
(completare il collettore con i seguenti codici) - collettore da 4 attacchi: cassetta metallica Da completare con:
R553AY002: kit alta temperatura mandata R557RY075 dimensioni 850x605x110 mm (LxHxP). - attuatore K281X012;
e ritorno da 1” per 2 zone (zanche comprese). - collettore da 5 a 7 attacchi: cassetta metallica
R553AY003: kit alta temperatura mandata R557RY076 dimensioni 1000x605x110 mm (LxHxP). - termoregolazione KLIMAbus;
e ritorno da 1” per 3 zone (zanche comprese). - collettore da 8 a 12 attacchi: cassetta metallica - coibentazione R559W;
STACCHI DI CONTABILIZZAZIONE R557RY077 dimensioni 1200x605x110 mm (LxHxP). - stacchi ad alta temperatura o stacchi di
(completare il collettore con i seguenti codici) - telaio + portello per cassetta R557RY075: contabilizzazione (vedi Info).
GE550Y100: kit contabilizzazione mandata codice R557Y061.
e ritorno 1” con filtro, valvola di zona - telaio + portello per cassetta R557RY076:  NOTA
e tronchetto contatore. codice R557Y062.
Da montare con zanca singola R588RY010. - telaio + portello per cassetta R557RY077: La regolazione automatica dei circuiti può essere effettuata
Da ordinare a parte: codice R557Y063. togliendo i volantini manuali e montando le teste
- contatore di energia termica, serie GE552. elettrotermiche R478, R478M, R473, R473M.
- attuatore per valvola di zona, serie K270. Per il collegamento al tubo utilizzare gli adattatori base 18
R178, R179 o R179M.

R559N-1

CODICE MISURA €/pcs. CL Gruppo di miscelazione.
R559NY043 1” 626,29 C 1 - In ottone con attacchi da 1” per collettori di
distribuzione.
Miscelazione ottenuta mediante valvola miscelatrice a
tre vie, modello R298, M30x1,5 mm.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar.
Composto da:
- Gruppo di carico e scarico.
- Sfogo aria.
- Termometri di misura.
- Tronchetto metallico per alloggiamento circolatore.
- Valvola miscelatrice a tre vie, attacco filettato
M30x1,5 mm.

COLLETTORI E GRUPPI DI DISTRIBUZIONE-MISCELAZIONE, ACCESSORI PER COLLETTORI CAPITOLO 1 53
