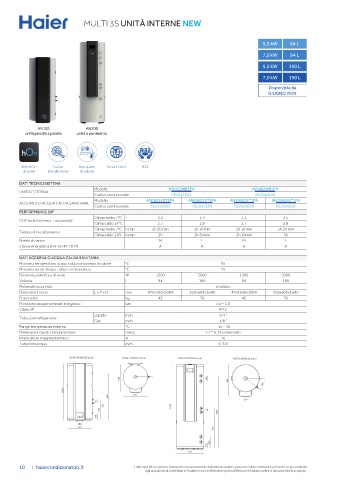

Page 10 - HAIER - CATALOGO RISCALDAMENTO 2025

MULTI 3S UNITÀ INTERNE NEW

5,5 kW 94 L
7,0 kW 94 L

5,5 kW 190 L
7,0 kW 190 L

Disponibile da
GIUGNO 2025

AN100 AN200
unità pensile a parete unità a pavimento

WiFi hOn Facile Recupero Smart Grid R32
di serie installazione di calore

DATI TECNICI SISTEMA
Modello 3U55S2WR1FA 4U70S2WR1FA
UNITÀ ESTERNA
Codice commerciale AE2041E00 AE2040E00
Modello AN100S2ST1FA AN200S2ST1FA AN100S2ST1FA AN200S2ST1FA
ACCUMULO ACQUA CALDA SANITARIA
Codice commerciale AE2020E00 AE2030E00 AE2020E00 AE2030E00
PERFORMANCE ErP
Clima medio 7°C - 2,2 2,4 2,3 2,5
COP (unità esterna + accumulo)
Clima caldo 14°C - 2,7 2,8 2,7 2,8
Clima medio 7°C h:min 2h 20 min 3h 10 min 2h 30 min 3h 20 min
Tempo di riscaldamento
Clima caldo 14°C h:min 2h 2h 50min 2h 10min 3h
Profilo di carico - M L M L
Classe energetica (EN 16147:2017) - A A A A
DATI ACCUMULO ACQUA CALDA SANITARIA
Massima temperatura acqua calda con pompa di calore °C 55
Massima temp. Acqua calda con resistenza °C 75
Resistenza elettrica di serie W 1200 2000 1200 2000
Volume l 94 190 94 190
Materiale accumulo - smaltato
Dimensioni nette L x P x H mm 470x550x1084 520x605x1640 470x550x1084 520x605x1640
Peso netto kg 45 70 45 70
Pressione acqua nominale in ingesso bar 3,0 – 6,0
Classe IP IPX2
Liquido inch 1/4 “
Tubazioni refrigerante
Gas inch 3/8 “
Range temperatura esterna °C -15 ~ 46
Dimensioni cavi di comunicazione mmq ≥ 2 * 0,75 schermato
Interruttore magnetotermico A 16
Tubazioni acqua inch G 3/4

VISTA FRONTALE (mm) VISTA LATERALE (mm) VISTA FRONTALE (mm) VISTA LATERALE (mm)

550 100
605
40°
1084
470
898
520
70
551 1640
396 70
1380
136
100
470
760
220
120
520
