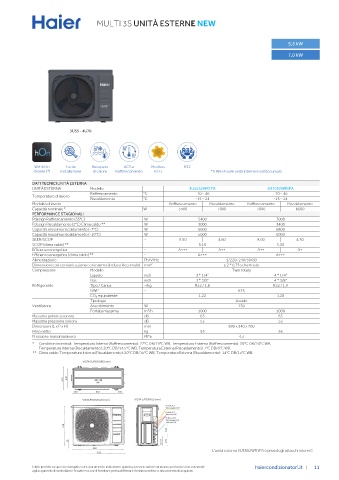

Page 11 - HAIER - CATALOGO RISCALDAMENTO 2025

MULTI 3S UNITÀ ESTERNE NEW

5,5 kW
7,0 kW

3U55 - 4U70

WiFi hOn Facile Recupero ACS e Modbus R32
di serie (*) installazione di calore Raffrescamento RTU * Il WiFi è sulle unità interne e sull'accumulo

DATI TECNICI UNITÀ ESTERNA
UNITÀ ESTERNA Modello 3U55S2WR1FA 4U70S2WR1FA
Raffrescamento °C -10 ~ 46 -10 ~ 46
Temperature di lavoro
Riscaldamento °C -15 ~ 24 -15 ~ 24
Modalità di lavoro Raffrescamento Riscaldamento Raffrescamento Riscaldamento
Capacità nominale * W 5400 7000 7000 8600
PERFORMANCE STAGIONALI
Pdesign Raffrescamento (35°C) W 5400 7000
Pdesign Riscaldamento (2°C) Clima caldo ** W 3000 3400
Capacità massima riscaldamento (-7°C) W 5600 6800
Capacità massima riscaldamento (-10°C) W 5000 6000
SEER/SCOP - 8.50 4.60 8.00 4.30
SCOP (clima caldo) ** - 5.10 5.30
Efficienza energetica - A+++ A++ A++ A+
Efficienza energetica (clima caldo) ** - A+++ A+++
Alimentazione Ph/V/Hz 1/220~240/50/60
Dimensioni cavi comunicazione con interna (incluso Accumulo) mm² ≥ 2 * 0,75 schermato
Compressore Modello - Twin rotary
Liquido inch 3 * 1/4” 4 * 1/4"
Gas inch 3 * 3/8” 4 * 3/8”
Refrigerante Tipo / Carica -/kg R32 / 1,8 R32 / 1,9
GWP - 675
CO₂ equivalente - 1,22 1,28
Tipologia Assiale
Ventilatore Assorbimento W 130
Portata massima m³/h 3000 3000
Massima potenza sonora dB 63 63
Massima pressione sonora dB 53 53
Dimensioni (L x P x H) mm 890 x 340 x 700
Peso netto kg 55 56
Pressione massima lavoro MPa 4,3
* Condizioni nominali: Temperatura Interna (Raffrescamento): 27°C DB/19°C WB, Temperatura Esterna (Raffrescamento): 35°C DB/24°C WB.
Temperatura Interna (Riscaldamento): 20°C DB/14.5°C WB, Temperatura Esterna (Riscaldamento): 7°C DB/6°C WB.
** Clima caldo: Temperatura Interna (Riscaldamento): 20°C DB/15°C WB, Temperatura Esterna (Riscaldamento): 14°C DB/13°C WB.
VISTA SUPERIORE (mm)

410 340

130 632 130
VISTA FRONTALE (mm) VISTA LATERALE (mm)
Unità A, B, C
Tubo Liquido 1/4 "
Unità A, B, C
Tubo Gas 3/8 "
Bollitore ACS
Tubo Liquido 1/4
Tubo Gas 3/8 "
700
192
19 57 179
70
890
915 L'unità esterna 3U55S2WR1FA è priva degli attacchi interni C
haiercondizionatori.it 11
I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
