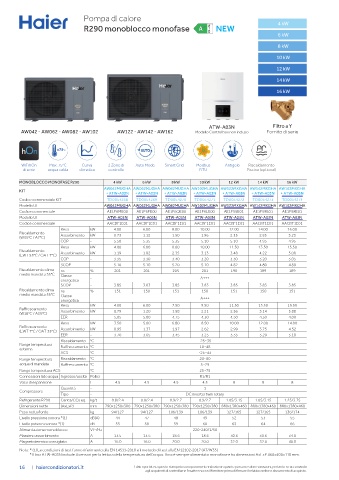

Page 16 - HAIER - CATALOGO RISCALDAMENTO 2025

Pompa di calore
+++ 4 kW
+++
R290 monoblocco monofase NEW
6 kW
8 kW
10 kW
12 kW

14 kW
16 kW

ATW-A03N Filtro a Y
AW042 - AW062 - AW082 - AW102 AW122 - AW142 - AW162 Modello Control box non incluso Fornito di serie

±75°C

WiFi hOn Max. 75°C Curva 2 Zone di Auto Mode Smart Grid Modbus Antigelo Riscaldamento
di serie acqua calda climatica controllo RTU Piscina (optional)
MONOBLOCCO MONOFASE R290 4 kW 6 kW 8 kW 10 kW 12 kW 14 kW 16 kW
AW042MUGHA AW062MUGHA AW082MUGHA AW102MUGHA AW122MXGHA AW142MXGHA AW162MXGHA
KIT
+ ATW-A03N + ATW-A03N + ATW-A03N + ATW-A03N + ATW-A03N + ATW-A03N + ATW-A03N
Codice commerciale KIT TD0054268 TD0054269 TD0054270 TD0054271 TD0054272 TD0054273 TD0054274
Modello UE AW042MUGHA AW062MUGHA AW082MUGHA AW102MUGHA AW122MXGHA AW142MXGHA AW162MXGHA
Codice commerciale AE1F6ME00 AE1F6PE00 AE1F6QE00 AE1F6LE00 AE1F55E01 AE1F59E01 AE1F58E01
Modello UI ATW-A03N ATW-A03N ATW-A03N ATW-A03N ATW-A03N ATW-A03N ATW-A03N
Codice commerciale AACBF1E01 AACBF1E01 AACBF1E01 AACBF1E01 AACBF1E01 AACBF1E01 AACBF1E01
Resa kW 4.00 6.00 8.00 10.00 12.00 14.00 16.00
Riscaldamento Assorbimento kW 0.73 1.12 1.50 1.96 2.35 2.83 3.23
(W35°C / A7°C)
COP - 5.50 5.35 5.35 5.10 5.10 4.95 4.95
Resa kW 4.00 6.00 8.00 10.00 11.50 13.50 15.50
Riscaldamento Assorbimento kW 1.19 1.82 2.35 3.13 3.48 4.22 5.08
(LWT 55°C / OAT 7°C)
COP - 3.35 3.30 3.40 3.20 3.30 3.20 3.05
SCOP - 5.10 5.10 5.20 5.10 4.82 4.80 4.80
Riscaldamento clima ns % 201 201 205 201 190 189 189
medio mandata 35°C
Classe - A+++
energetica
SCOP - 3.85 3.83 3.85 3.83 3.85 3.83 3.85
Riscaldamento clima ns % 151 150 151 150 151 150 151
medio mandata 55°C Classe
- A+++
energetica
Resa kW 4.00 6.00 7.50 9.50 11.50 13.50 15.50
Raffrescamento
Assorbimento kW 0.79 1.20 1.58 2.21 2.56 3.14 3.88
(W18°C / A35°C)
EER - 5.05 5.00 4.75 4.30 4.50 4.30 4.00
Resa kW 3.50 5.00 6.80 8.50 10.00 12.00 14.00
Raffrescamento
Assorbimento kW 0.95 1.37 1.97 2.62 2.99 3.75 4.52
(LWT 7°C / OAT 35°C)
EER - 3.70 3.65 3.45 3.25 3.35 3.20 3.10
Riscaldamento °C -25~35
Range temperatura
Raffrescamento °C 10~48
esterna
ACS °C -25~43
Range temperatura Riscaldamento °C 20~80
acqua di mandata Raffrescamento °C 5~25
Range temperatura ACS °C 25~75
Connessioni lato acqua Ingresso/uscita Pollici R1/R1
Vaso di espansione L 4.5 4.5 4.5 4.5 8 8 8
Quantità - 1
Compressore
Tipo - DC inverter twin rotary
Refrigerante R290 Carica/CO eq. kg/t 0.8/2.4 0.8/2.4 0.9/2.7 0.9/2.7 1.05/3.15 1.05/3.15 1.25/3.75
²
Dimensioni nette (AxLxP) mm 790x1250x380 790x1250x380 790x1250x380 790x1250x380 880x1380x460 880x1380x460 880x1380x460
Peso netto/lordo kg 94/127 94/127 106/139 106/139 127/165 127/165 136/174
Livello pressione sonora *(1) dB(A) 44 47 48 49 52 53 55
Livello potenza sonora *(1) dB 55 58 59 60 63 64 66
Alimentazione monoblocco V/-/Hz 220-240/1/50
Massimo assorbimento A 13.5 13.5 18.6 18.6 30.6 30.6 34.8
Magnetotermico consigliato A 16.0 16.0 20.0 20.0 32.0 32.0 40.0
Nota: * (1) Le condizioni di test fanno riferimento alla EN 14511-2018 e il metodo di test alla EN 12102-2017 (A7/W35)
* Il box ATW-A03N include 4 sensori per la lettura della temperatura dell'acqua. l box è sempre alimentato monofase e ha dimensioni AxLxP 460x400x110 mm.
16 haiercondizionatori.it I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
