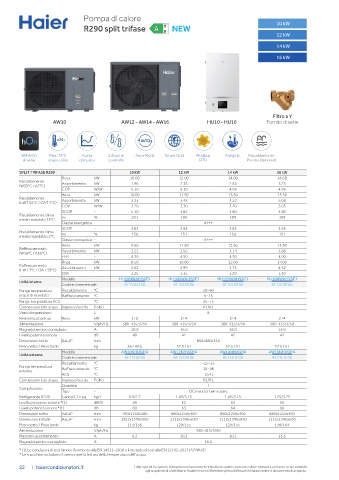

Page 22 - HAIER - CATALOGO RISCALDAMENTO 2025

Pompa di calore
+++ 10 kW
+++
R290 split trifase NEW
12 kW
14 kW
16 kW

Filtro a Y
AW10 AW12 - AW14 - AW16 HU10 - HU16 Fornito di serie

±75°C

WiFi hOn Max. 75°C Curva 2 Zone di Auto Mode Smart Grid Modbus Antigelo Riscaldamento
di serie acqua calda climatica controllo RTU Piscina (optional)
SPLIT TRIFASE R290 10 kW 12 kW 14 kW 16 kW
Resa kW 10.00 12.00 14.00 16.00
Riscaldamento
Assorbimento kW 1.96 2.35 2.83 3.23
(W35°C / A7°C)
COP W/W 5.10 5.10 4.95 4.95
Resa kW 10.00 11.50 13.50 15.50
Riscaldamento Assorbimento kW 3.13 3.48 4.22 5.08
(LWT 55°C / OAT 7°C)
COP W/W 3.20 3.30 3.20 3.05
SCOP - 5.10 4.82 4.80 4.80
Riscaldamento clima
ns % 201 190 189 189
medio mandata 35°C
Classe energetica - A+++
SCOP - 3.83 3.85 3.83 3.85
Riscaldamento clima ns % 150 151 150 151
medio mandata 55°C
Classe energetica - A+++
Resa kW 9.50 11.50 13.50 15.50
Raffrescamento
Assorbimento kW 2.21 2.56 3.14 3.88
(W18°C / A35°C)
EER - 4.30 4.50 4.30 4.00
Resa kW 8.50 10.00 12.00 14.00
Raffrescamento Assorbimento kW 2.62 2.99 3.75 4.52
(LWT 7°C / OAT 35°C)
EER - 3.25 3.35 3.20 3.10
Modello HU10NWAHYAE3 HU16NWAHYAE3 HU16NWAHYAE3 HU16NWAHYAE3
Unità interna
Codice commerciale AE1VU6E00 AE1VU9E00 AE1VU9E00 AE1VU9E00
Range temperatura Riscaldamento °C 20~80
acqua di mandata Raffrescamento °C 5~25
Range temperatura ACS °C 25~75
Connessioni lato acqua Ingresso/uscita Pollici R1/R1
Vaso di espansione L 8
Resistenza back up Resa kW 1+2 2+4 2+4 2+4
Alimentazione V/ph/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Magnetotermico consigliato A 10.0 16.0 16.0 16.0
Livello potenza sonora dB 40 42 42 42
Dimensioni nette AxLxP mm 850x480x310
Peso netto / Peso lordo kg 36 / 49.5 37.5 / 51 37.5 / 51 37.5 / 51
Modello AW10NHUGHA AW12NHVGHA AW14NHVGHA AW16NHVGHA
Unità esterna
Codice commerciale AE21E0E00 AE1VU9E00 AE1F5TE00 AE21F1E00
Riscaldamento °C -25~35
Range temperatura Raffrescamento °C 10~48
esterna
ACS °C -2543
Connessioni lato acqua Ingresso/uscita Pollici R1/R1
Quantità - 1
Compressore
Tipo - DC inverter twin rotary
Refrigerante R290 Carica/CO eq. kg/T 0.9/2.7 1.05/3.15 1.05/3.15 1.25/3.75
²
Livello pressione sonora *(1) dB(A) 49 52 53 55
Livello potenza sonora *(1) dB 60 63 64 66
Dimensioni nette AxLxP mm 790x1250x380 880x1250x460 880x1250x460 880x1250x460
Dimensioni imballo AxLxP mm 1022x1395x550 1112x1396x630 1112x1396x630 1112x1396x630
Peso netto / Peso lordo kg 113/136 129/155 129/155 138/164
Alimentazione V/ph/Hz 380-415/3/50
Massimo assorbimento A 6.2 10.2 10.2 11.6
Magnetotermico consigliato A 16.0
* (1) Le condizioni di test fanno riferimento alla EN 14511-2018 e il metodo di test alla EN 12102-2017 (A7/W35)
* Le macchine includono 5 sensori per la lettura della temperatura dell'acqua
22 haiercondizionatori.it I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
