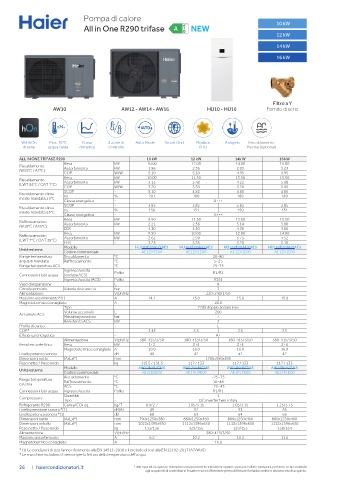

Page 26 - HAIER - CATALOGO RISCALDAMENTO 2025

Pompa di calore
+++ 10 kW
+++
All in One R290 trifase NEW
12 kW
14 kW
16 kW

Filtro a Y
AW10 AW12 - AW14 - AW16 HU10 - HU16 Fornito di serie

±75°C

WiFi hOn Max. 75°C Curva 2 Zone di Auto Mode Smart Grid Modbus Antigelo Riscaldamento
di serie acqua calda climatica controllo RTU Piscina (optional)
ALL IN ONE TRIFASE R290 10 kW 12 kW 14k W 16 kW
Resa kW 10.00 12.00 14.00 16.00
Riscaldamento
Assorbimento kW 1.96 2.35 2.83 3.23
(W35°C / A7°C)
COP W/W 5.10 5.10 4.95 4.95
Resa kW 10.00 11.50 13.50 15.50
Riscaldamento Assorbimento kW 3.13 3.48 4.22 5.08
(LWT 55°C / OAT 7°C)
COP W/W 3.20 3.30 3.20 3.05
SCOP - 5.10 4.82 4.80 4.80
Riscaldamento clima
ns % 201 190 189 189
medio mandata 35°C
Classe energetica - A+++
SCOP - 3.83 3.85 3.83 3.85
Riscaldamento clima ns % 150 151 150 151
medio mandata 55°C
Classe energetica - A+++
Resa kW 9.50 11.50 13.50 15.50
Raffrescamento
Assorbimento kW 2.21 2.56 3.14 3.88
(W18°C / A35°C)
EER - 4.30 4.50 4.30 4.00
Resa kW 8.50 10.00 12.00 14.00
Raffrescamento
Assorbimento kW 2.62 2.99 3.75 4.52
(LWT 7°C / OAT 35°C)
EER - 3.25 3.35 3.20 3.10
Unità esterna Modello HU102F20AHYAE3 HU162F20AHYAE3 HU162F20AHYAE3 HU162F20AHYAE3
Codice commerciale AE1ZX3E00 AE1ZX1E00 AE1ZX1E00 AE1ZX1E00
Range temperatura Riscaldamento °C 20~80
acqua di mandata Raffrescamento °C 5~25
Range temperatura ACS °C 25~75
Ingresso/uscita
Pollici R1/R1
Connessioni lato acqua (esclusa ACS)
Ingresso/uscita (ACS) Pollici R3/4
Vaso di espansione L 8
Circuito primario Valvola di sicurezza bar 3
Alimentazione V/ph/Hz 220-240/1/50
Massimo assorbimento*(1) A 14.1 15.0 15.0 15.0
Magnetotermico consigliato A 20.0
Tipo - 2205 doppio acciaio inox
Volume accumulo L 200
Accumulo ACS
Massima pressione bar 7
Resistenza ACS kW 3
Profilo di carico - L
COP* - 3.45 3.5 3.5 3.5
Efficienza energetica - A+
Alimentazione V/ph/Hz 380-415/3/50 380-415/3/50 380-415/3/50 380-415/3/50
Resistenza elettrica Resa kW 1+2 2+4 2+4 2+4
Magnetotermico consigliato A 10.0 16.0 16.0 16.0
Livello potenza sonora dB 40 42 42 42
Dimensioni nette (AxLxP) mm 1780x590x595
Peso netto / Peso lordo kg 115.5 / 131.5 117 / 133 117 / 133 117 / 133
Unità esterna Modello AW10NHUGHA AW12NHVGHA AW14NHVGHA AW16NHVGHA
Codice commerciale AE21E0E00 AE1VU9E00 AE1F5TE00 AE21F1E00
Riscaldamento °C -25~35
Range temperatura Raffrescamento °C 10~48
esterna
ACS °C -25~43
Connessioni lato acqua Ingresso/uscita Pollici R1/R1
Quantità - 1
Compressore
Tipo - DC inverter twin rotary
Refrigerante R290 Carica/CO eq. kg/T 0.9/2.7 1.05/3.15 1.05/3.15 1.25/3.75
²
Livello pressione sonora *(1) dB(A) 49 52 53 55
Livello potenza sonora *(1) dB 60 63 64 66
Dimensioni nette (AxLxP) mm 790x1250x380 880x1250x460 880x1250x460 880x1250x460
Dimensioni imballo (AxLxP) mm 1022x1395x550 1112x1396x630 1112x1396x630 1112x1396x630
Peso netto / Peso lordo kg 113/136 129/155 129/155 138/164
Alimentazione V/ph/Hz 380-415/3/50
Massimo assorbimento A 6.2 10.2 10.2 11.6
Magnetotermico consigliato A 16.0
* (1) Le condizioni di test fanno riferimento alla EN 14511-2018 e il metodo di test alla EN 12102-2017 (A7/W35)
* Le macchine includono 5 sensori per la lettura della temperatura dell'acqua
26 haiercondizionatori.it I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
