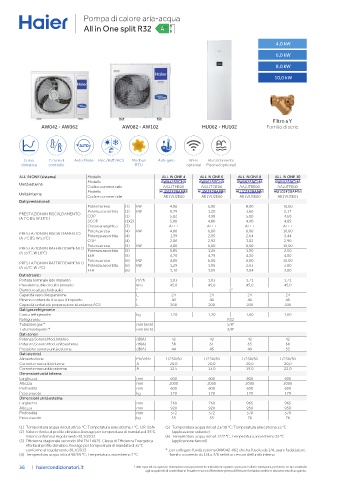

Page 36 - HAIER - CATALOGO RISCALDAMENTO 2025

Pompa di calore aria-acqua
All in One split R32 +++ +++

4,0 kW
6,0 kW

8,0 kW
10,0 kW

Filtro a Y
AW042 - AW062 AW082 - AW102 HU062 - HU102 Fornito di serie

ACS
Curva 2 Zone di Auto Mode Risc./Raff./ACS Modbus Anti-gelo Wi-Fi Riscaldamento
climatica controllo RTU optional Piscina (optional)
ALL IN ONE (sistema) Modello ALL IN ONE 4 ALL IN ONE 6 ALL IN ONE 8 ALL IN ONE 10
Unità esterna Modello AW042SSCHA AW062SSCHA AW082SNCHA AW102SNCHA
Codice commerciale AA2JTHE00 AA2JTGE00 AA2JTEE00 AA2JTFE00
Unità interna Modello HU062F20AMNI HU062F20AMNI HU102F20AMNI HU102F20AMNI
Codice commerciale AE1VU2E00 AE1VU2E00 AE1VU3E00 AE1VU3E01
Dati prestazionali
Potenza resa (1) kW 4,00 6,00 8,00 10,00
Potenza assorbita (1) kW 0,79 1,20 1,60 2,17
PRESTAZIONI IN RISCALDAMENTO
COP (1) 5,02 4,98 5,00 4,60
(A 7 C BS; W 35°C)
SCOP (1)(2) 5,00 4,80 4,90 4,85
Classe energetica (3) A+++ A+++ A+++ A+++
Potenza resa (4) kW 4,00 6,00 8,00 10,00
PRESTAZIONI IN RISCALDAMENTO Potenza assorbita (4) 1,39 2,05 2,64 3,44
(A 7 C BS; W 55°C)
COP (4) 2,86 2,92 3,02 2,90
Potenza resa (5) kW 4,00 6,00 8,00 10,00
PRESTAZIONI IN RAFFREDDAMENTO Potenza assorbita (5) 0,85 1,26 1,90 2,50
(A 35°C; W 18°C)
EER (5) 4,70 4,75 4,20 4,00
Potenza resa (6) kW 4,00 6,00 8,00 10,00
PRESTAZIONI IN RAFFREDDAMENTO Potenza assorbita (6) kW 1,29 1,96 2,63 3,00
(A 35°C; W 7°C)
EER (6) 3,10 3,05 3,04 3,00
Dati idraulici
Portata nominale lato impianto m³/h 1,03 1,03 1,71 1,71
Prevalenza utile circuito primario kPa 45,0 45,0 45,0 45,0
Diametro attacchi idraulici “ 1"
Capacità vaso di espansione L 24 24 24 24
Minimo contenuto d’acqua d’impianto L 40 40 40 40
Capacità serbatoio preparazione istantanea ACS L 200 200 200 200
Dati gas refrigerante
Carica refrigerante kg 1,20 1,20 1,60 1,60
Refrigerante R32
Tubazioni gas * mm (inch) 5/8"
Tubazioni liquido * mm (inch) 3/8"
Dati sonori
Potenza Sonora Mod. Interno dB(A) 42 42 42 42
Potenza Sonora Mod. unità esterna dB(A) 58 61 65 68
Pressione sonora unità esterna dB(A) 44 45 49 53
Dati elettrici
Alimentazione Ph/V/Hz 1/230/50 1/230/50 1/230/50 1/230/50
Corrente max unità interna A 20,0 20,0 20,0 20,0
Corrente max unità esterma A 12,5 13,0 19,0 22,0
Dimensioni unità interna
Larghezza mm 600 600 600 600
Altezza mm 2000 2000 2000 2000
Profondità mm 600 600 600 600
Peso a vuoto kg 179 179 179 179
Dimensioni unità esterna
Larghezza mm 760 760 965 965
Altezza mm 920 920 950 950
Profondità mm 372 372 370 370
Peso a vuoto kg 55 55 76 76
(1) Temperatura acqua in/out 30/35 °C; Temperatura aria esterna 7 °C; U.R. 85% (5) Temperatura acqua in/out 23/18 °C; Temperatura aria esterna 35 °C
(2) Valore riferito al profilo climatico Average per temperatura di mandata di 35°C. (applicazione radiante)
Valori conformi al regolamento 811/2013. (6) Temperatura acqua in/out 12/7 °C; Temperatura aria esterna 35 °C
(3) Efficienza stagionale secondo UNI EN 14825. Classe di Efficienza Energetica (applicazione fancoil)
riferita al profilo climatico Average per temperatura di mandata di 35°C
conforme al regolamento 811/2013 * per collegare l'unità esterna (AW042-062 che ha l'uscita da 1/4, usare l'adattatore
(4) Temperatura acqua in/out 50/55 °C; Temperatura aria esterna 7 °C fornito a corredo da 1/4 a 3/8 nel kit accessori dell'unità interna
36 haiercondizionatori.it I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
