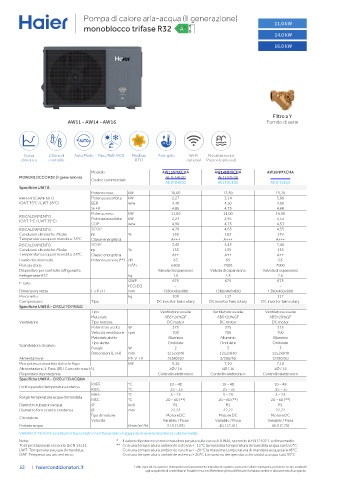

Page 32 - HAIER - CATALOGO RISCALDAMENTO 2025

Pompa di calore aria-acqua (II generazione) 11,0 kW
monoblocco trifase R32 +++ +++
14,0 kW

16,0 kW

Filtro a Y
AW11 - AW14 - AW16 Fornito di serie

ACS
Curva 2 Zone di Auto Mode Risc./Raff./ACS Modbus Anti-gelo Wi-Fi Riscaldamento
climatica controllo RTU optional Piscina (optional)

Modello AW11NMXCHA AW14NMXCHA AW16NMXCHA
MONOBLOCCO R32 (II generazione) AE1F54E00 AE1F52E00
Codice commerciale
AE1F5HE00 AE1F5GE00 AE1F5LE00
Specifiche UNITÀ
Potenza resa kW 10,00 13,50 15,20
RAFFRESCAMENTO Potenza assorbita kW 2,27 3,14 3,80
(OAT 35°C / LWT 18°C) EER w/w 4,40 4,30 4,00
SEER 4,85 4,75 4,68
Potenza resa kW 11,00 14,00 16,00
RISCALDAMENTO Potenza assorbita kW 2,24 2,95 3,53
(OAT 7°C / LWT 35°C)
COP w/w 4,90 4,75 4,53
RISCALDAMENTO SCOP 4,70 4,65 4,55
Condizioni climatiche: Media ηs % 185 183 179
Temperatura acqua in mandata: 35°C Classe energetica A+++ A+++ A+++
RISCALDAMENTO SCOP 3,40 3,45 3,40
Condizioni climatiche: Media ηs % 133 135 133
Temperatura acqua in mandata: 55°C Classe energetica A++ A++ A++
Livello di rumorosità Potenza sonora (**) dB 63 65 65
Portata d'aria m³/h 6500 7000 7000
Dispositivo per controllo refrigerante Valvola di espansione Valvola di espansione Valvola di espansione
Refrigerante R32 kg 1,8 2,5 2,5
GWP 675 675 675
F-GAS
tCO₂EQ - - -
Dimensioni nette L x P x H mm 1380x460x880 1380x460x880 1380x460x880
Peso netto kg 108 117 117
Compressore Tipo DC inverter twin rotary DC inverter twin rotary DC inverter twin rotary
Specifiche UNITÀ - CIRCUITO FRIGO
Tipo Ventilatore assiale Ventilatore assiale Ventilatore assiale
Materiale ABS+20%GF ABS+20%GF ABS+20%GF
Ventilatore Tipo motore DC motor DC motor DC motor
Potenza in uscita W 375 375 375
Velocità ventilatore rpm 700 700 700
Materiale alette Alluminio Alluminio Alluminio
Tipo alette Ondulate Ondulate Ondulate
Scambiatore di calore
Ranghi W 2 3 3
Dimensioni (L x H) mm 1252x840 1252x840 1252x840
Alimentazione Ph-V-Hz 3/380/50 3/380/50 3/380/50
Max potenza assorbita dal ciclo frigo kW 5,10 7,10 7,10
Alimentazione 1: Fase (Ø) / Corrente max (A) 3Ø / 16 3Ø / 16 3Ø / 16
Dispositivo di protezione Controllo elettronico Controllo elettronico Controllo elettronico
Specifiche UNITÀ - CIRCUITO ACQUA
RAFF. °C 10 ~ 48 10 ~ 48 10 ~ 48
Limiti operativi temperatura esterna
RISC. °C -25 ~ 35 -25 ~ 35 -25 ~ 35
RAFF. °C 5 ~ 25 5 ~ 25 5 ~ 25
Range temperatura acqua di mandata
RISC. °C 20 ~ 60 (**) 20 ~ 60 (**) 20 ~ 60 (**)
Diametro tubazioni acqua Ø inch R1 R1 R1
Diametro foro scarico condensa Ø mm 22,22 22,22 22,22
Tipo di motore Motore DC Motore DC Motore DC
Circolatore
Velocità Variabile / Fissa Variabile / Fissa Variabile / Fissa
Portata acqua l/min (m³/h) 31,5 (1,89) 40,1 (2,41) 45,9 (2,75)
VARIANTE NUOVA (sostituito il flussostato con il flussimetro e aggiunta di serie la resistenza sulla bacinella)
Note: * Il valore di potenza sonora massima pesata sulla curva A (LWA), secondo la EN12102.1 a clima medio
Test prestazionali secondo la EN 14511; ** Con una temperatura ambiente esterna < -15°C la massima temperatura di mandata acqua sarà 50°C.
LWT: Temperatura acqua di mandata; Con una temperatura ambiente esterna < -20°C la massima temperatura di mandata acqua sarà 45°C.
OAT: Temperatura aria esterna; Con una temperatura ambiente esterna > 20°C la massima temperatura di mandata acqua sarà 55°C
32 haiercondizionatori.it I dati riportati su questo stampato sono puramente indicativi in quanto possono subire variazioni, pertanto si raccomanda
agli acquirenti di controllarne l’esattezza con il fornitore prima di firmare il relativo ordine o documento di acquisto.
