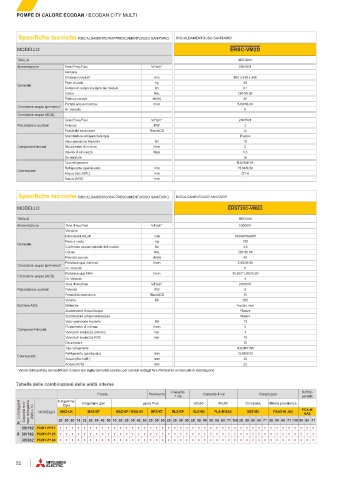

Page 54 - MITSUBISHIELECTRIC - RISCALDAMENTO

POMPE DI CALORE ECODAN / ECODAN CITY MULTI

Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO RISCALDAMENTOUSO SANITARIO
MODELLO ERSC-VM2D

TAGLIA MEDIUM
Alimentazione Tens./Freq./Fasi V/Hz/n° 230/50/1
Versione
Dimensioni AxLxP mm 800 x 530 x 360
Peso a vuoto kg 48
Generale
Contenuto acqua impianto del modulo litri 6,1
Colore RAL 260 90 05
Potenza sonora dB(A) 40
Portata acqua min/max l/min 5,00/36,90
Circolatore acqua (primario) 1
Nr. Velocità 5
Circolatore acqua (ACS) -
Tens./Freq./Fasi V/Hz/n° 230/50/1
Riscaldatore ausiliari Potenza KW 2
Possibilità esclusione Risc/ACS si
Scambiatore refrigerante/acqua Piastre
Vaso epansione impianto litri 10
Componenti inclusi Flussometro di minima l/min 5
Valvola di sicurezza Mpa 0,3
De-aeratore si
Tipo refrigerante R32/R410A
Refrigerante (gas/liquido) mm 15,88/9,52
Connessioni
Acqua (risc./raffr.) mm G1-A
Acqua (ACS) mm -

Specifiche tecniche RISCALDAMENTO/RAFFRESCAMENTO/USO SANITARIO RISCALDAMENTOUSO SANITARIO
MODELLO ERST20C-VM2D

TAGLIA MEDIUM
Alimentazione Tens./Freq./Fasi V/Hz/n° 230/50/1
Versione
Dimensioni AxLxP mm 1600x595x680
Peso a vuoto kg 100
Generale
Contenuto acqua impianto del modulo litri 4,6
Colore RAL 260 90 05
Potenza sonora dB(A) 40
Portata acqua min/max l/min 5,00/36,90
Circolatore acqua (primario) 1
Nr. Velocità 5
Portata acqua I/II/III l/min 14,50/21,00/25,20
Circolatore acqua (ACS)
Nr. Velocità 3
Tens./Freq./Fasi V/Hz/n° 230/50/1
Riscaldatore ausiliari Potenza KW 2
Possibilità esclusione Risc/ACS SI
Volume litri 200
Bollitore ACS Materiale Acciaio inox
Scambiatore Acqua/Acqua Piastre
Scambiatore refrigerante/acqua Piastre
Vaso epansione impianto litri 12
Flussometro di minima l/min 5
Componenti inclusi
Valvola di sicurezza primario bar 3
Valvola di sicurezza ACS bar 10
De-aeratore SI
Tipo refrigerante R32/R410A
Refrigerante (gas/liquido) mm 15,88/9,52
Connessioni
Acqua (risc./raffr.) mm 28
Acqua (ACS) mm 22
1 Valore della portata da modificare in basa alla taglia dell'unità esterna, per ulteriori dettagli fare riferimento al manuale di installazione

Tabella delle combinazioni delle unità interne
Parete Pavimento Cassetta Cassetta 4 vie Canalizzata Soffitto
1 via 60x60 90x90 Compatta Media prevalenza pensile
Kirigamine
Nr. U Collegabili Capacità min/ max collegabile (kW) x 10 MODELLO 25 35 50 18 22 25 35 42 50 15 20 25 35 42 50 25 35 50 20 25 35 50 25 35 50 35 50 60 71 100 25 35 50 60 71 35 50 60 71 100 50 60 71
Kirigamine Zen
Linea Plus
Style
PCA-M
MLZ-KP
PEAD-M JA2
SEZ-M2
SLZ-M2
PLA-M EA2
MFZ-KT
MSZ-LN
MSZ-EF
MSZ-AP / MSZ-AY
KA2
30/162 PUMY-P112 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
8 30/182 PUMY-P125 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
30/202 PUMY-P140 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
52
