P. 58

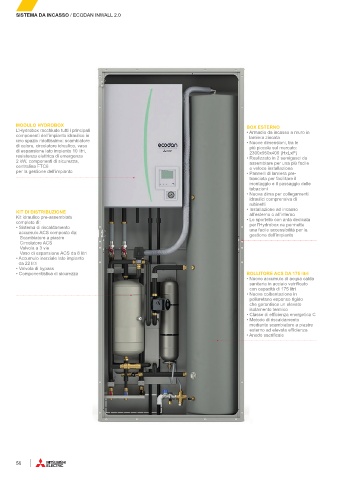

SISTEMA DA INCASSO / ECODAN INWALL 2.0
MODULO HYDROBOX BOX ESTERNO
L’Hydrobox racchiude tutti i principali • Armadio da incasso a muro in
componenti dell’impianto idraulico in lamiera zincata
uno spazio ridottissimo: scambiatore • Nuove dimensioni, tra le
di calore, circolatore idraulico, vaso più piccole sul mercato:
di espansione lato impianto 10 litri, 2300x950x400 (HxLxP)
resistenza elettrica di emergenza • Realizzato in 2 semigusci da
2 kW, componenti di sicurezza, assemblare per una più facile
centralina FTC6 e veloce installazione
per la gestione dell’impianto • Pannelli di lamiera pre-
tranciata per facilitare il
montaggio e il passaggio delle
tubazioni
• Nuova dima per collegamenti
idraulici comprensiva di
rubinetti
• Installazione ad incasso
KIT DI DISTRIBUZIONE all’esterno o all’interno
Kit idraulico pre-assemblato • Lo sportello con anta dedicata
completo di: per l'Hydrobox ne permette
• Sistema di riscaldamento una facile accessibilità per la
accumulo ACS composto da: gestione dell’impianto
Scambiatore a piastre
Circolatore ACS
Valvola a 3 vie
Vaso di espansione ACS da 8 litri
• Accumulo inerziale lato impianto
da 22 litri
• Valvola di bypass
• Componentistica di sicurezza BOLLITORE ACS DA 175 litri
• Nuovo accumulo di acqua calda
sanitaria in acciaio vetrificato
con capacità di 175 litri
• Nuova coibentazione in
poliuretano espanso rigido
che garantisce un elevato
isolamento termico
• Classe di efficienza energetica C
• Metodo di riscaldamento
mediante scambiatore a piastre
esterno ad elevata efficienza
• Anodo sacrificale
