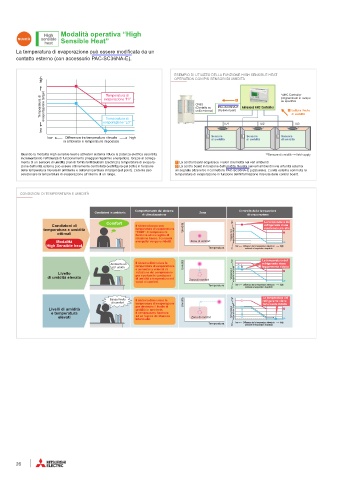

Page 28 - MITSUBISHIELECTRIC - SISTEMI VRF

Modalità operativa “High
High
sensible Sensible Heat”
heat
La temperatura di evaporazione può essere modificata da un
contatto esterno (con accessorio PAC-SC36NA-E).

ESEMPIO DI UTILIZZO DELLA FUNZIONE HIGH SENSIBLE HEAT
high OPERATION CON PIÙ SENSORI DI UMIDITÀ

Temperatura di
Temperatura di evaporazione target evaporazione “HI” CN3S PAC-SC36NA-E *AHC Controller
programmato in campo
2
su specifica
(Contatto su
(Optional part)
1 Lettura livello
unità esterna)
di umidità
Temperatura di
evaporazione “LO”
IU1 IU2 IU3
low
low Differenza tra temperatura rilevata high Sensore Sensore Sensore
di umidità
di umidità
di umidità
in ambiente e temperatura impostata
Quando la modalità High sensible heat è attivata il sistema riduce la potenza elettrica assorbita **Sensore di umidità field supply
incrementando l’efficienza di funzionamento (maggior risparmio energetico). Grazie al collega-
mento di un sensore di umidità (non di fornitura Mitsubishi Electric) la temperatura di evapora- La control board acquisisce i valori di umidità nei vari ambienti
zione dell’unità esterna può essere ottimamente controllata (vedi figura qui sotto) in funzione La contro board in funzione dell’umidità rilevata nei vari ambienti invia all’unità esterna
della temperatura rilevata in ambiente e della temperatura di target (set point). L’utente può un segnale attraverso il connettore PAC-SC36NA-E (opzionale). L’unità esterna commuta la
selezionare la temperatura di evaporazione all’interno di un range. temperatura di evaporazione in funzione dell’informazione ricevuta dalla control board.
CONDIZIONI DI TEMPERATURA E UMIDITÀ
Comportamento del sistema Controllo della temperatura
Condizioni in ambiente Zona
di climatizzazione di evaporazione
Comfort high La temperatura del
Condizioni di Il sistema lavora con refrigerante viene
temperatura e umidità temperatura di evaporazione Umidità mantenuta più alta
ottimali “HIGH”. Il compressore Temperatura di evaporazione target Hi
funziona ad un regime di
rotazione basso. I consumi
Modalità energetici vengono ridotti. Zona di comfort Lo
High Sensible heat low Differenza tra la temperatura rilevata in high
Temperatura low ambiente e temperatura impostata
refrigerante viene
Ambiente un Il sistema diminuisce la Umidità high La temperatura del
po’ umido temperatura di evaporazione leggermente ridotta
e aumenta la velocità di Hi
Livello rotazione del compressore Temperatura di evaporazione target
per riportare le condizioni
di umidità elevato di umidità e temperatura nei Zona di comfort
valori di comfort. Lo
Temperatura low Differenza tra la temperatura rilevata in high
low ambiente e temperatura impostata
Basso livello Il sistema diminuisce la high La temperatura del
refrigerante viene
di comfort temperatura di evaporazione Umidità fortemente ridotta
per diminuire il livello di
Livelli di umidità umidità in ambiente. Hi
e temperatura Il compressore funziona Temperatura di evaporazione target
elevati ad un regime di rotazione Zona di comfort Lo
intermedio.
Temperatura low Differenza tra la temperatura rilevata in high
low ambiente e temperatura impostata
