Staffe

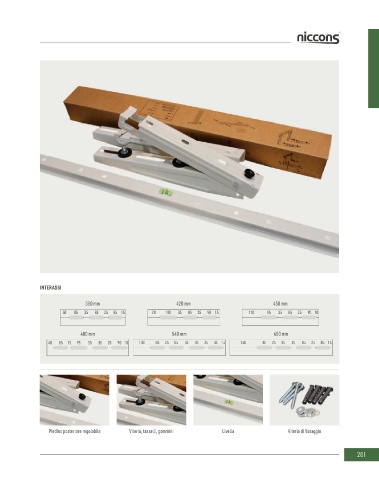

STAFFA

premontata Gea

Staffe regolabili universali realizzate in lamiera elettrozincata e verniciata con
polveri epossidiche. Installazione e calcolo dell’interasse facilitato. Complete di
livella, viteria di fissaggio, tasselli, gommini antivibranti e dell’innovativo piedino
posteriore regolabile composto da un corpo filettato in nylon caricato fibra NBR per
una perfetta aderenza alla parete. Elevato assorbimento delle vibrazioni prodotte.

Kg
Staffa 1 foro
9795-380-121 P380xL800xH400 mm 70+70 12/10 1 cp 120 cp
9795-420-121 P420xL800xH400 mm 70+70 12/10 1 cp 120 cp
9795-450-121 P450xL800xH400 mm 70+70 12/10 1 cp 120 cp
9795-450-151 P450xL800xH400 mm 80+80 15/10 1 cp 120 cp
9795-450-201 P450xL800xH400 mm 90+90 20/10 1 cp 120 cp
9795-480-151 P480xL800xH400 mm 70+70 15/10 1 cp 120 cp
9795-480-201 P480xL800xH400 mm 90+90 20/10 1 cp 120 cp
9795-540-201 P540xL800xH400 mm 90+90 20/10 1 cp 120 cp
9795-600-201 P600xL800xH400 mm 80+80 20/10 1 cp 120 cp
Staffa 2 fori INTERASSI
9795-450-152 P450xL800xH400 mm 80+80 15/10 1 cp 120 cp
9795-450-202 P450xL800xH400 mm 110+110 20/10 1 cp 120 cp 380 mm 420 mm 450 mm
9795-480-152 P480xL800xH400 mm 80+80 15/10 1 cp 120 cp 50 85 35 85 25 85 15 70 100 35 85 25 90 15 110 95 35 85 25 90 10
9795-480-202 P480xL800xH400 mm 100+100 20/10 1 cp 120 cp
9795-540-202 P540xL800xH400 mm 100+100 20/10 1 cp 120 cp 480 mm 540 mm 600 mm
9795-600-202 P600xL800xH400 mm 100+100 20/10 1 cp 120 cp 40 85 15 95 35 85 25 90 10 100 85 25 85 35 85 25 85 15 160 85 25 85 35 85 25 85 15

RAL 9002
Staffa 1 foro Staffa 2 fori

L L
H H

P P
Piedino posteriore regolabile Viteria, tasselli, gommini Livella Viteria di fissaggio

200 ‘Kg’ si riferisce alla portata massima al braccio 201
