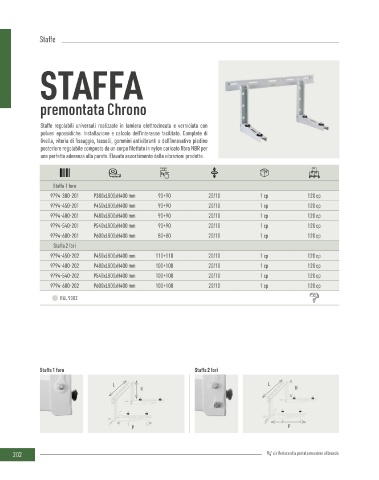

Page 204 - NICCONS - CATALOGO 2024

Staffe

STAFFA

premontata Chrono

Staffe regolabili universali realizzate in lamiera elettrozincata e verniciata con
polveri epossidiche. Installazione e calcolo dell’interasse facilitato. Complete di
livella, viteria di fissaggio, tasselli, gommini antivibranti e dell’innovativo piedino
posteriore regolabile composto da un corpo filettato in nylon caricato fibra NBR per
una perfetta aderenza alla parete. Elevato assorbimento delle vibrazioni prodotte.

Kg
Staffa 1 foro
9794-380-201 P380xL800xH400 mm 90+90 20/10 1 cp 120 cp
9794-450-201 P450xL800xH400 mm 90+90 20/10 1 cp 120 cp
9794-480-201 P480xL800xH400 mm 90+90 20/10 1 cp 120 cp
9794-540-201 P540xL800xH400 mm 90+90 20/10 1 cp 120 cp
9794-600-201 P600xL800xH400 mm 80+80 20/10 1 cp 120 cp
Staffa 2 fori
9794-450-202 P450xL800xH400 mm 110+110 20/10 1 cp 120 cp
9794-480-202 P480xL800xH400 mm 100+100 20/10 1 cp 120 cp
9794-540-202 P540xL800xH400 mm 100+100 20/10 1 cp 120 cp
9794-600-202 P600xL800xH400 mm 100+100 20/10 1 cp 120 cp INTERASSI
RAL 9002
380 mm 450 mm 480 mm
50 85 35 85 25 85 15 110 95 35 85 25 90 10 40 85 15 95 35 85 25 90 10

540 mm 600 mm
100 85 25 85 35 85 25 85 15 160 85 25 85 35 85 25 85 15

Staffa 1 foro Staffa 2 fori

L L
H H

P P
Piedino posteriore regolabile Viteria, tasselli, gommini Livella Viteria di fissaggio

202 ‘Kg’ si riferisce alla portata massima al braccio 203
