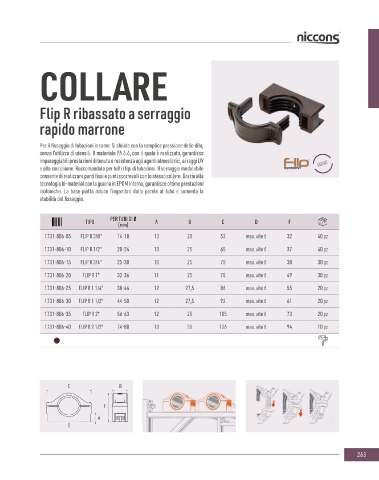

Page 265 - NICCONS - CATALOGO 2024

Collari e fissaggi tubazioni

COLLARE COLLARE

Flip R ribassato a serraggio Flip R ribassato a serraggio

rapido giallo rapido marrone

Per il fissaggio di tubazioni gas. Si chiude con la semplice pressione delle dita, Per il fissaggio di tubazioni in rame. Si chiude con la semplice pressione delle dita,
senza l’utilizzo di utensili. Il materiale PA 6.6, con il quale è realizzato, garantisce senza l’utilizzo di utensili. Il materiale PA 6.6, con il quale è realizzato, garantisce
impareggiabili prestazioni di tenuta e resistenza agli agenti atmosferici, ai raggi UV PATENT impareggiabili prestazioni di tenuta e resistenza agli agenti atmosferici, ai raggi UV PATENT
e alla corrosione. Raccomandato per tutti i tipi di tubazioni. Il serraggio modulabile e alla corrosione. Raccomandato per tutti i tipi di tubazioni. Il serraggio modulabile
consente di realizzare punti fissi e punti scorrevoli con lo stesso collare. Grazie alla consente di realizzare punti fissi e punti scorrevoli con lo stesso collare. Grazie alla
tecnologia bi-material con la guaina in EPDM interna, garantisce ottime prestazioni tecnologia bi-material con la guaina in EPDM interna, garantisce ottime prestazioni
isofoniche. La base piatta riduce l’ingombro dalla parete al tubo e aumenta la isofoniche. La base piatta riduce l’ingombro dalla parete al tubo e aumenta la
stabilità del fissaggio. stabilità del fissaggio.

TIPO PER TUBI DI Ø A B C D F TIPO PER TUBI DI Ø A B C D F
(mm) (mm)
1731-805-05 FLIP R 3/8" 14-18 13 20 53 max. vite 6 32 40 pz 1731-806-05 FLIP R 3/8" 14-18 13 20 53 max. vite 6 32 40 pz

1731-805-10 FLIP R 1/2" 20-24 13 25 65 max. vite 6 37 40 pz 1731-806-10 FLIP R 1/2" 20-24 13 25 65 max. vite 6 37 40 pz
1731-805-15 FLIP R 3/4" 25-30 10 25 70 max. vite 6 38 30 pz 1731-806-15 FLIP R 3/4" 25-30 10 25 70 max. vite 6 38 30 pz
1731-805-20 FLIP R 1" 32-36 11 25 78 max. vite 6 49 30 pz 1731-806-20 FLIP R 1" 32-36 11 25 78 max. vite 6 49 30 pz
1731-805-25 FLIP R 1 1/4" 38-44 12 27,5 86 max. vite 6 55 20 pz 1731-806-25 FLIP R 1 1/4" 38-44 12 27,5 86 max. vite 6 55 20 pz

1731-805-30 FLIP R 1 1/2" 44-50 12 27,5 92 max. vite 6 61 20 pz 1731-806-30 FLIP R 1 1/2" 44-50 12 27,5 92 max. vite 6 61 20 pz
1731-805-35 FLIP R 2" 56-63 12 28 105 max. vite 6 73 20 pz 1731-806-35 FLIP R 2" 56-63 12 28 105 max. vite 6 73 20 pz
1731-806-40 FLIP R 2 1/2" 74-80 13 30 126 max. vite 6 94 10 pz

C B C B

F F
A A
D D

262 263
