Page 270 - NICCONS - CATALOGO 2024
P. 270
Collari e fissaggi tubazioni

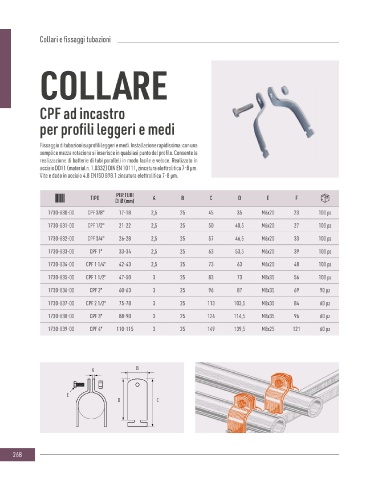

COLLARE COLLARE
CPF ad incastro CPF3 ad incastro
per profili leggeri e medi per profili pesanti
Fissaggio di tubazioni su profili leggeri e medi. Installazione rapidissima: con una Fissaggio di tubazioni su profili pesanti. Installazione rapidissima: con una
semplice mezza rotazione si inserisce in qualsiasi punto del profilo. Consente la semplice mezza rotazione si inserisce in qualsiasi punto del profilo. Consente
realizzazione di batterie di tubi paralleli in modo facile e veloce. Realizzato in la realizzazione di batterie di tubi paralleli in modo facile e veloce. Realizzato
acciaio DD11 (material n. 1.0332) DIN EN 10111, zincatura elettrolitica 7-8 μm. in acciaio S235 JR - EN 10025, zincatura elettrolitica 7-8 μm . Vite e dato in
Vite e dado in acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm. acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm.
PER TUBI
PER TUBI
TIPO DI Ø (mm) A B C D E F TIPO DI Ø (mm) A B C D E F
1730-830-00 CPF 3/8" 17-18 2,5 25 45 35 M6x20 23 100 pz 1730-839-10 CPF3 1/2" 22 2 32 57 43 M8x25 26 20 pz
1730-831-00 CPF 1/2" 21-22 2,5 25 50 40,5 M6x20 27 100 pz 1730-839-15 CPF3 3/4" 28 2 32 63 49 M8x25 32 20 pz
1730-832-00 CPF 3/4" 26-28 2,5 25 57 46,5 M6x20 33 100 pz 1730-839-20 CPF3 1" 35 2 32 70 56 M8x25 39 20 pz
1730-833-00 CPF 1" 33-34 2,5 25 63 53,5 M6x20 39 100 pz 1730-839-25 CPF3 1 1/4" 44 2 32 78 64 M8x25 48 20 pz
1730-834-00 CPF 1 1/4" 42-43 2,5 25 73 63 M6x20 48 100 pz 1730-839-30 CPF3 1 1/2" 50 2 32 86 72 M8x25 54 20 pz
1730-835-00 CPF 1 1/2" 47-50 3 25 83 73 M8x35 56 100 pz 1730-839-35 CPF3 2" 62 2 32 96 82 M8x25 66 20 pz
1730-836-00 CPF 2" 60-63 3 25 96 87 M8x35 69 90 pz 1730-839-40 CPF3 2 1/2" 78 2 32 112 98 M8x25 82 20 pz
1730-837-00 CPF 2 1/2" 75-78 3 25 113 103,5 M8x35 84 60 pz 1730-839-45 CPF3 3" 90 2 32 125 111 M8x25 94 20 pz
1730-838-00 CPF 3" 88-90 3 25 124 114,5 M8x35 96 60 pz 1730-839-55 CPF3 4" 116 2 32 150 136 M8x25 120 20 pz
1730-839-00 CPF 4" 110-115 3 25 149 139,5 M8x25 121 60 pz 1730-839-60 CPF3 5" 141 2 32 176 162 M8x25 145 20 pz
A B E B
E C D
D C
A
F
