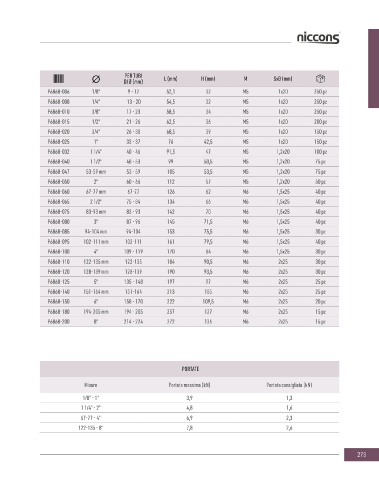

Page 275 - NICCONS - CATALOGO 2024
P. 275
Collari e fissaggi tubazioni
COLLARE P6868-006 Ø DI Ø (mm) L (mm) H (mm) M5 SxB (mm) 250 pz
PER TUBI
M
1x20
9 - 12
32
52,1
1/8"
rinforzato a doppio filetto P6868-008 1/4" 13 - 20 54,5 32 M5 1x20 250 pz
58,5
17 - 23
P6868-010
3/8"
M5
1x20
250 pz
34
M8-M10 P6868-015 1/2" 21 - 26 62,5 36 M5 1x20 200 pz
3/4"
150 pz
P6868-020
M5
39
26 - 30
1x20
68,5
P6868-025 1" 33 - 37 76 42,5 M5 1x20 150 pz
Questo tipo di fascette per tubi viene utilizzato per i sistemi di tubazioni
verticali e orizzontali a pareti, soffitti e pavimenti utilizzando prodotti di P6868-032 1 1/4" 40 - 46 91,5 47 M5 1,2x20 100 pz
sospensione come aste, dadi, rondelle, ancoraggi, cerniere scorrevoli, P6868-040 1 1/2" 48 - 53 99 50,5 M5 1,2x20 75 pz
guide scorrevoli, ecc. La struttura ingegnerizzata ne aumenta la durata. Il
collegamento sicuro e semplice dei morsetti a labbro per tubi è reso possibile P6868-047 53-59 mm 53 - 59 105 53,5 M5 1,2x20 75 pz
dalle viti combinate con intaglio a croce e dalle viti di collegamento esagonali. P6868-050 2" 60 - 66 112 57 M5 1,2x20 50 pz
Le rondelle in plastica sui morsetti per tubi consentono di evitare la perdita di P6868-060 67-77 mm 67-77 126 62 M6 1,5x25 40 pz
viti durante l’assemblaggio e il trasporto al campo di applicazione. I morsetti P6868-065 2 1/2" 75 - 84 134 66 M6 1,5x25 40 pz
per tubi sono rivestiti con zincatura elettrolitica a 8-12 μ. La gomma EPDM
riduce il rumore e le vibrazioni nell’ambiente. La riduzione del rumore è di P6868-075 83-93 mm 83 - 93 142 70 M6 1,5x25 40 pz
15Db secondo la norma DIN 4109. La gomma EPDM consente di ridurre le P6868-080 3" 87 - 96 145 71,5 M6 1,5x25 40 pz
vibrazioni e di assorbire correttamente. L’intervallo di temperature di esercizio P6868-085 94-104 mm 94-104 153 75,5 M6 1,5x25 30 pz
della gomma EPDM è compreso tra -40 °C e +120 °C. I dadi metrici e conici
standard con doppia filettatura (filettature M8 e M10 nello stesso dado) sono P6868-095 102-111 mm 102-111 161 79,5 M6 1,5x25 40 pz
utilizzati per la connessione degli ancoranti. I dadi sono saldati a punti e i P6868-100 4" 109 - 119 170 84 M6 1,5x25 30 pz
morsetti per tubi sono testati e controllati regolarmente con una macchina per P6868-110 122-135 mm 122-135 184 90,5 M6 2x25 30 pz
prove di resistenza alla trazione.
P6868-120 128-139 mm 128-139 190 93,5 M6 2x25 30 pz
P6868-125 5" 135 - 148 197 97 M6 2x25 25 pz
P6868-140 151-164 mm 151-164 213 105 M6 2x25 25 pz
P6868-150 6" 158 - 170 222 109,5 M6 2x25 20 pz
P6868-180 194-205 mm 194 - 205 257 127 M6 2x25 15 pz
P6868-200 8" 214 - 224 272 136 M6 2x25 15 pz
N Dado doppio filetto M8/M10 PORTATE
M10
H M8 Misure Portata massima (kN) Portata consigliata (kN)
M
S B 1/8” - 1” 3,9 1,3
1 1/4” - 2” 4,8 1,6
67-77 - 4” 6,9 2,3
L 122-135 - 8” 7,8 2,6
272 273
