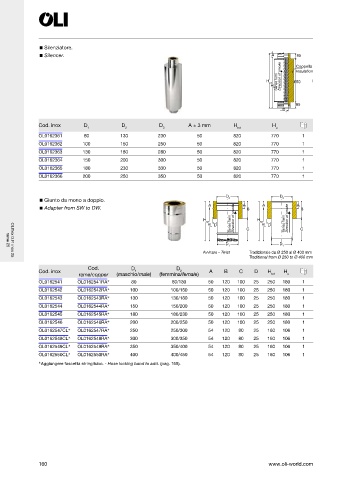

Page 162 - OLI - OLIFLEX

Silenziatore.
Silencer. A Coppella
85
Insulation
H Direction of smoke 650 H
tot Senso fumi tot
H
u
85
D 1

Cod. inox D D D A ± 3 mm H H
1 2 3 tot u
OL0162361 80 130 230 50 820 770 1
OL0162362 100 150 250 50 820 770 1
OL0162363 130 180 280 50 820 770 1
OL0162364 150 200 300 50 820 770 1
OL0162365 180 230 330 50 820 770 1
OL0162366 200 250 350 50 820 770 1

D D
Giunto da mono a doppio. 2 2
A A A A
Adapter from SW to DW. B B

H tot Direction of smoke H tot Direction of smoke
H u D Senso fumi C H u D Senso fumi C

D 1 D 1
rame 25
Avvitare - Twist Tradizionale da Ø 250 al Ø 400 mm
Traditional from Ø 250 to Ø 400 mm
OLI ex D.P. inox 25
Cod. D D
Cod. inox 1 2 A B C D H H
rame/copper (maschio/male) (femmina/female) tot u
OL0162541 OL0162541RA  80 80/130 50 120 100 25 250 180 1
OL0162542 OL0162542RA  100 100/150 50 120 100 25 250 180 1
OL0162543 OL0162543RA  130 130/180 50 120 100 25 250 180 1
OL0162544 OL0162544RA  150 150/200 50 120 100 25 250 180 1
OL0162545 OL0162545RA  180 180/230 50 120 100 25 250 180 1
OL0162546 OL0162546RA  200 200/250 50 120 100 25 250 180 1
OL0162547CL  OL0162547RA  250 250/300 54 120 80 25 160 106 1
OL0162548CL  OL0162548RA  300 300/350 54 120 80 25 160 106 1
OL0162549CL  OL0162549RA  350 350/400 54 120 80 25 160 106 1
OL0162550CL  OL0162550RA  400 400/450 54 120 80 25 160 106 1
 Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).

160 www.oli-world.com
