1650

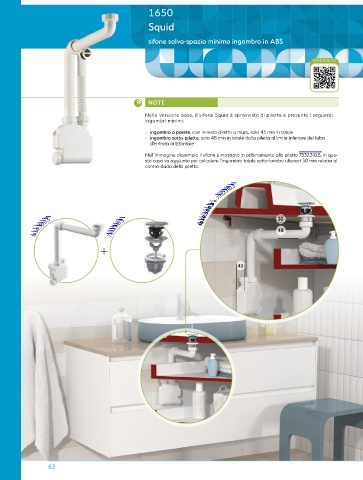

Squid

sifone salva-spazio minimo ingombro in ABS

omptea.eu

NOTE
Nella versione base, il sifone Squid è sprovvisto di piletta e presenta i seguenti
ingombri minimi:
- ingombro a parete, con innesto diretto a muro, solo 43 mm in totale
- ingombro sotto-piletta, solo 48 mm in totale dalla piletta al limite inferiore del tubo
d’entrata orizzontale
Nell’immagine d’esempio il sifone è mostrato in abbinamento alla piletta 7532.310.5, in que-
sto caso va aggiunto per calcolare l’ingombro totale sotto-lavabo ulteriori 30 mm relativi al
contro-dado della piletta.

1650.500.5 + 7532.310.5

1650.500.5 7532.310.5 30

48

+

43
