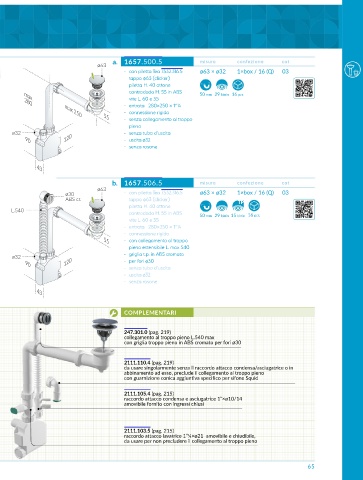

Page 65 - OMP TEA - CATALOGO ITALIA 05

a. 1657.500.5 misura confezione cat
ø63
- con piletta Tea 7532.316.5 ø63 × ø32 1×box / 16 (Q) 03
tappo ø63 (clicker)
piletta H. 40 ottone
controdado H. 55 in ABS
max 50 mm 29 l/min 16 pcs.
vite L. 60 e 35
280
- entrata 280×250 × 1”¼
- connessione rigida
max 250
55
- senza collegamento al troppo
pieno
ø32 - senza tubo d'uscita
90 120 - uscita ø32
- senza rosone

43

b. 1657.506.5 misura confezione cat
ø63
ø30 - con piletta Tea 7532.316.5 ø63 × ø32 1×box / 16 (Q) 03
ABS cr. tappo ø63 (clicker)
piletta H. 40 ottone
L.540
controdado H. 55 in ABS 50 mm 29 l/min 15 l/min 16 pcs.
vite L. 60 e 35
- entrata 280×250 × 1”¼
- connessione rigida
55 - con collegamento al troppo
pieno estensibile L. max 540
ø32 - griglia t.p. in ABS cromato
90 120 - per fori ø30
- senza tubo d'uscita
- uscita ø32
- senza rosone

43

COMPLEMENTARI

247.301.0 (pag. 219)
collegamento al troppo pieno L.540 max
con griglia troppo pieno in ABS cromato per fori ø30

2111.110.4 (pag. 219)
da usare singolarmente senza il raccordo attacco condensa/asciugatrice o in
abbinamento ad esso, preclude il collegamento al troppo pieno
con guarnizione conica aggiuntiva specifico per sifone Squid

2111.105.4 (pag. 215)
raccordo attacco condensa e asciugatrice 1”×ø10/14
amovibile fornito con ingressi chiusi

2111.103.5 (pag. 215)
raccordo attacco lavatrice 1”¼×ø21 amovibile e chiudibile,
da usare per non precludere il collegamento al troppo pieno

65
