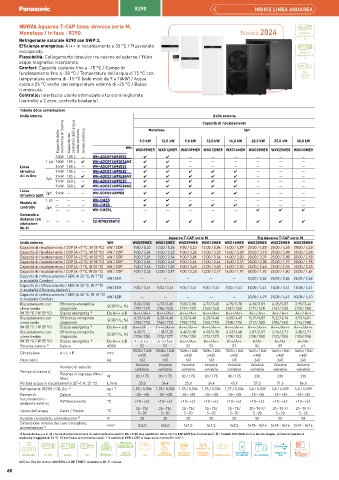

Page 60 - PANASONIC - AQUAREA

R290 INDICE LINEA AQUAREA

NUOVA Aquarea T-CAP linea idronica serie M. A++
Monofase / trifase · R290 Novità 2024 Scala da A+++ a
ErP 55 °C
Refrigerante naturale R290 con GWP 3. ErP 55°C
D
Efficienza energetica: A+++ in riscaldamento a 35 °C / Flussostato A+++
incorporato. ErP 35 °C
Flessibilità: Collegamento idraulico tra interno ed esterno / Filtro Scala da A+++ a
ErP 35°C
D
acqua magnetico incorporato.
Comfort: Capacità costante fino a -15 °C / Campo di A+
funzionamento fino a -28 °C / Temperatura dell’acqua di 75 °C con Scala da
ACS
ACS
temperatura esterna di -15 °C (solo mod. da 9 a 16kW) / Acqua A+ a F
calda a 55 °C anche con temperatura esterna di -25 °C / Bassa
rumorosità.
Controllo: Interfaccia utente ottimizzata e funzioni migliorate
(controllo a 2 zone, controllo bivalente).
Tabella delle combinazioni
Unità esterna
Unità interna Capacità di riscaldamento
Capacità della resistenza di riserva Capacità del serbatoio dell'acqua calda sanitaria Anodo elettrico WH- 9,0 kW Monofase 9,0 kW 12,0 kW 16,0 kW 3ph 20,0 kW 25,0 kW 30,0 kW
12,0 kW

—
—
—
—
—
3 kW 185 L — WH-ADC0916M3E52 WXG09ME5 WXG12ME5 WXG09ME8 WXG12ME8 WXG16ME8 WXG20ME8 WXG25ME8 WXG30ME8
—
✔
✔
1 ph 3 kW 185 L ✔ WH-ADC0916M3E5AN2 ✔ ✔ — — — — — —
Linea 6 kW 185 L — WH-ADC0916M6E52 ✔ ✔ — — — — — —
idraulica 9 kW 185 L — WH-ADC0316M9E82 ✔ ✔ ✔ ✔ ✔ — — —
All in One 9 kW 185 L ✔ WH-ADC0316M9E8AN2 ✔ ✔ ✔ ✔ ✔ — — —
3ph
9 kW 260 L — WH-ADC0316M9E83 ✔ ✔ ✔ ✔ ✔ — — —
9 kW 260 L ✔ WH-ADC0316M9E8AN3 ✔ ✔ ✔ ✔ ✔ — — —
Linea WH-SDC0316M9E8
idraulica Split 3ph 9 kW — — ✔ ✔ ✔ ✔ ✔ — — —
1 ph — — — WH-CME5 ✔ ✔ — — — — — —
Modulo di — — — WH-CME8 — — —
controllo 3ph ✔ ✔ ✔ ✔ ✔
— — — WH-CME8L — — — — — ✔ ✔ ✔
Comando a
distanza con — — — — CZ-RTW2TAW1C
adattatore ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Wi-Fi
Aquarea T-CAP serie M Big Aquarea T-CAP serie M
Unità esterna WH- WXG09ME5 WXG12ME5 WXG09ME8 WXG12ME8 WXG16ME8 WXG20ME8 WXG25ME8 WXG30ME8
Capacità di riscaldamento / COP (A +7 °C, W 35 °C) kW / COP 9,00 / 5,23 12,00 / 5,06 9,00 / 5,23 12,00 / 5,06 16,00 / 4,89 20,00 / 4,80 25,00 / 4,50 30,00 / 4,40
Capacità di riscaldamento / COP (A +7 °C, W 55 °C) kW / COP 9,00 / 3,24 12,00 / 3,23 9,00 / 3,24 12,00 / 3,23 16,00 / 3,20 20,00 / 3,18 25,00 / 3,00 30,00 / 3,00
Capacità di riscaldamento / COP (A +2 °C, W 35 °C) kW / COP 9,00 / 3,81 12,00 / 3,54 9,00 / 3,81 12,00 / 3,54 16,00 / 3,30 20,00 / 3,39 25,00 / 2,80 30,00 / 2,50
Capacità di riscaldamento / COP (A +2 °C, W 55 °C) kW / COP 9,00 / 2,54 12,00 / 2,42 9,00 / 2,54 12,00 / 2,42 16,00 / 2,37 20,00 / 2,08 25,00 / 1,97 30,00 / 1,95
Capacità di riscaldamento / COP (A -7 °C, W 35 °C) kW / COP 9,00 / 3,45 12,00 / 3,00 9,00 / 3,45 12,00 / 3,00 16,00 / 2,53 20,00 / 2,48 25,00 / 2,36 30,00 / 2,33
Capacità di riscaldamento / COP (A -7 °C, W 55 °C) kW / COP 9,00 / 2,35 12,00 / 2,17 9,00 / 2,35 12,00 / 2,17 16,00 / 1,97 20,00 / 1,90 25,00 / 1,80 30,00 / 1,49
Capacità di raffrescamento / EER (A 35 °C, W 7 °C) kW / EER — — — — — 20,00 / 3,02 25,00 / 2,86 26,00 / 2,68
in modalità Comfort
Capacità di raffrescamento / EER (A 35 °C, W 7 °C) kW / EER 9,00 / 3,61 9,00 / 3,61 9,00 / 3,61 9,00 / 3,61 9,00 / 3,61 15,00 / 3,61 15,00 / 3,61 15,00 / 3,61
in modalità Efficiency (default)
Capacità di raffrescamento / EER (A 35 °C, W 18 °C)
in modalità Comfort kW / EER — — — — — 20,00 / 4,79 25,00 / 4,47 30,00 / 4,10
Riscaldamento con Efficienza energetica SCOP ( η, %) 5,00 / 3,50 4,73 / 3,65 5,00 / 3,50 4,73 / 3,65 4,75 / 3,70 4,36 / 3,59 4,25 / 3,57 3,95 / 3,46
clima medio stagionale s (197 / 137) (186 / 143) (197 / 137) (145 / 143) (187 / 145) (171 / 141) (167 / 140) (155 / 135)
(W 35 °C / W 55 °C) Classe energetica 1) Da A+++ a D A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A++ / A++ A++ / A++ A++ / A++
Riscaldamento con Efficienza energetica SCOP ( η, %) 6,33 / 4,40 6,20 / 4,40 6,33 / 4,40 6,20 / 4,40 6,08 / 4,45 5,37 / 4,07 5,22 / 4,14 4,93 / 4,01
clima caldo stagionale s (250 / 173) (245 / 173) (250 / 173) (245 / 173) (240 / 175) (212 / 160) (206 / 163) (194 / 158)
4,45 / 3,20 Dati
(W 35 °C / W 55 °C) Classe energetica 1) Da A+++ a D A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++ A+++ / A+++
Riscaldamento con Efficienza energetica SCOP ( η, %) 4,38 / 3,25 4,45 / 3,20 4,38 / 3,25 4,33 / 3,40 3,07 / 2,57 3,16 / 2,71 3,20 / 2,71
clima freddo stagionale s (175 / 125) (172 / 127) (175 / 125) (172 / 127) (170 / 133) (120 / 100) (123 / 105) (125 / 105)
A++ / A++
A+++ / A++
(W 35 °C / W 55 °C) Classe energetica 1) Da A+++ a D provvisori A+++ / A++ A++ / A++ A++ / A++ A / A+ A+ / A+ A+ / A+
Potenza sonora 2) Calore dB(A) 52 53 52 53 57 56 59 61
1 520 x 1 200 1 520 x 1 200 1 520 x 1 200 1 520 x 1 200 1 520 x 1 200 1 645 x 1 500 1 645 x 1 500 1 645 x 1 500
Dimensione A x L x P mm
x 430 x 430 x 430 x 430 x 430 x 460 x 460 x 460
Peso netto kg 163 163 163 163 165 240 240 240
Velocità Velocità Velocità Velocità Velocità Velocità Velocità Velocità
Numero di velocità variabile variabile variabile variabile variabile variabile variabile variabile
Pompa di classe A
Potenza in ingresso (Min / W 30 / 175 30 / 175 30 / 175 30 / 175 30 / 175 230 230 230
Max)
Portata acqua in riscaldamento (∆T=5 K. 35 °C) L/min 25,8 34,4 25,8 34,4 45,9 57,3 71,6 86,0
Refrigerante (R290) / CO Eq. 3) kg / T 1,78 / 0.006 1,78 / 0.006 1,78 / 0.006 1,78 / 0.006 1,77 / 0.006 3,0 / 0.009 3,0 / 0.009 3,0 / 0.009
2
Campo di Calore °C -28 ~ +35 -28 ~ +35 -28 ~ +35 -28 ~ +35 -28 ~ +35 -25 ~ +35 -25 ~ +35 -25 ~ +35
funzionamento -
ambiente esterno Raffrescamento °C +10 ~ +43 +10 ~ +43 +10 ~ +43 +10 ~ +43 +10 ~ +43 +10 ~ +43 +10 ~ +43 +10 ~ +43
4)
4)
25 ~ 75 / 25 ~ 75 / 25 ~ 75 / 25 ~ 75 / 25 ~ 75 / 20 ~ 75 / 20 ~ 75 / 20 ~ 75 /
4)
Uscita dell’acqua Caldo / Freddo °C 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20 5 ~ 20
Fusibile consigliato, alimentazione 5) A 30 30 20 20 25 50 50 50
Dimensione minima del cavo consigliata, mm² 3x4,0 3x4,0 5x1,5 5x1,5 5x2,5 5x10 - 5x16 5x10 - 5x16 5x10 - 5x16
alimentazione 4)
1) Scala da A+++ a D. 2) Livello di potenza sonora in conformità alla norma EN 12102 alle condizioni della norma EN14825 (carico parziale). 3) I modelli WH-WXG sono a tenuta stagna. 4) Con temperatura
ambiente maggiore di 15 °C. 5) Verificare le normative locali. * Il calcolo di EER e COP si basa sulla norma EN 14511.
-28 °C
PUMPA ACQUA
75°C
R290 A++ A+++ A+ CLASSE A ACQUA IN USCITA
VELOCITÀ
MODALITÀ
DI GARANZIA SUL
AL SERBATOIO
REFRIGERANTE ErP 55°C ErP 35°C ACS AUTOMATICA ACS RISCALDAMENTO FILTRO ACQUA TEMPERATURA SENSORE DI FLUSSO COLLEGAMENTO WI-FI INTEGRATO CONNETTIVITA' 5 ANNI
DI MANDATA
CON MAGNETE
BMS
COMPRESSORE
ACS A+: Per All in One. CONTROLLO INTERNET: Adattatore Wi-Fi incluso.
