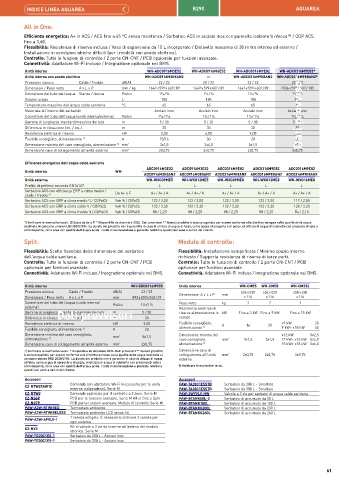

Page 61 - PANASONIC - AQUAREA

INDICE LINEA AQUAREA R290 AQUAREA

All in One:
Efficienza energetica: A+ in ACS / ACS fino a 65 °C senza resistenza / Serbatoio ACS in acciaio inox con pannello isolante U-Vacua™ / COP ACS
fino a 3,60.
Flessibilità: Resistenza di riserva inclusa / Vaso di espansione da 10 L incorporato / Dislivello massimo di 30 m tra interno ed esterno /
Installazione in condizioni idriche difficili (per i modelli con anodo elettrico).
Controllo: Tutte le funzioni di controllo / 2 porte CN-CNT / PCB opzionale per funzioni avanzate.
Connettività: Adattatore Wi-Fi incluso / Integrazione opzionale nel BMS.
Unità interna WH-ADC0916M3E52 WH-ADC0916M6E52 WH-ADC0316M9E82 WH-ADC0316M9E83*
Dati provvisori
Unità interna con anodo elettrico WH-ADC0916M3E5AN2 — WH-ADC0316M9E8AN2 WH-ADC0316M9E8AN3*
Pressione sonora Caldo / Freddo dB(A) 22 / 22 22 / 22 22 / 22 22 / 22
Dimensioni / Peso netto A x L x P mm / kg 1 642 x 599 x 602 / 89 1 642 x 599 x 602 / 89 1 642 x 599 x 602 / 89 2 036 x 599 x 602 / 105
Connettore del tubo dell'acqua Stanza / doccia Pollici 1¼ / 3/4 1¼ / 3/4 1¼ / 3/4 1¼ / 3/4
Volume acqua L 185 185 185 260
Temperatura massima dell'acqua calda sanitaria °C 65 65 65 65
Materiale all'interno del serbatoio Acciaio inox Acciaio inox Acciaio inox Acciaio inox
Connettore del tubo dell'acqua (unità interna/esterna) Pollici 1¼ / 1¼ 1¼ / 1¼ 1¼ / 1¼ 1¼ / 1¼
Gamma di lunghezza standard/massima dei tubi m 5 / 30 5 / 30 5 / 30 5 / 30
Differenza in elevazione (int. / est.) m 30 30 30 30
Resistenza elettrica di riserva kW 3,00 6,00 9,00 9,00
Fusibile consigliato, alimentazione 1) A 15/16 30 20 20
Dimensione minima del cavo consigliata, alimentazione 1) mm² 3x1,5 3x4,0 5x1,5 5x1,5
Dimensione cavo di collegamento all'unità esterna mm² 2x0,75 2x0,75 2x0,75 2x0,75

Efficienza energetica dell'acqua calda sanitaria
ADC0916M3E52 ADC0916M3E52 ADC0316M9E82 ADC0316M9E82 ADC0316M9E82
Unità interna WH-
ADC0916M3E5AN2 ADC0916M3E5AN2 ADC0316M9E8AN2 ADC0316M9E8AN2 ADC0316M9E8AN2
Unità esterna WH-WXG09ME5 WH-WXG12ME5 WH-WXG09ME8 WH-WXG12ME8 WH-WXG16ME8
Profilo di prelievo secondo EN16147 L L L L L
Serbatoio ACS con efficienza ERP a clima medio /
caldo / freddo 2) Da A+ a F A+ / A+ / A A+ / A+ / A A+ / A+ / A A+ / A+ / A A+ / A+ / A
Serbatoio ACS con ERP a clima medio η / COPaCS η wh % / COPaCS 123 / 3,00 123 / 3,00 123 / 3,00 123 / 3,00 117 / 2,85
Serbatoio ACS con ERP a clima caldo η / COPaCS η wh % / COPaCS 132 / 3,30 132 / 3,30 132 / 3,30 132 / 3,30 128 / 3,20
Serbatoio ACS con ERP a clima freddo η / COPaCS η wh % / COPaCS 88 / 2,20 88 / 2,20 88 / 2,20 88 / 2,20 84 / 2,10
1) Verificare le normative locali. 2) Scala da A+ a F. * Disponibile da dicembre 2024. Dati provvisori.** Questo prodotto è stato progettato per essere conforme alla direttiva europea sulla qualità delle acque
destinate al consumo umano (UE) 2020/2184. La durata del prodotto non è garantita in caso di utilizzo di acqua di falda, come acqua di sorgente o di pozzo, di utilizzo di acqua di rubinetto con presenza di sale o
altre impurità, né in aree con qualità dell'acqua acida. I costi di manutenzione e garanzia relativi a questi casi sono a carico del cliente.
Split: Modulo di controllo:
Flessibilità: Scelta flessibile delle dimensioni del serbatoio Flessibilità: Installazione semplificata / Minimo spazio interno
dell'acqua calda sanitaria. richiesto / Supporta resistenza di riserva di terze parti.
Controllo: Tutte le funzioni di controllo / 2 porte CN-CNT / PCB Controllo: Tutte le funzioni di controllo / 2 porte CN-CNT / PCB
opzionale per funzioni avanzate. opzionale per funzioni avanzate.
Connettività: Adattatore Wi-Fi incluso / Integrazione opzionale nel BMS. Connettività: Adattatore Wi-Fi incluso / Integrazione opzionale nel BMS.

Unità interna WH-SDC0316M9E8 Unità interna WH-CME5 WH-CME8 WH-CME8L
Pressione sonora Caldo / Freddo dB(A) 22 / 22 454 x 520 454 x 520 450 x 450
Dimensioni / Peso netto A x L x P mm 892 x 500 x 348 / 29 Dimensione A x L x P mm x 116 x 116 x 116
Connettore del tubo dell'acqua (unità interna/ Peso netto kg 7 7 7
esterna) Pollici 1¼ / 1¼ Resistenza elettrica di
Dati provvisori
Gamma di lunghezza standard/massima dei tubi m 5 / 30 riserva alimentazione in kW Fino a 3 kW Fino a 9 kW Fino a 18 kW
Differenza in elevazione (int. / est.) m 30 campo
Resistenza elettrica di riserva kW 9,00 Fusibile consigliato, A 16 20 ≤9 kW 20
Fusibile consigliato, alimentazione 1) A 20 alimentazione 1) 9 kW< ≤18 kW 40
Dimensione minima del cavo consigliata, mm² 5x1,5 Dimensione minima del ≤12 kW 5x2,5
alimentazione 1) cavo consigliata, mm² 3x1,5 5x1,5 12 kW< ≤15 kW 5x4,0
Dimensione cavo di collegamento all'unità esterna mm² 2x0,75 alimentazione 1) 15 kW< ≤18 kW 5x6,0
1) Verificare le normative locali. * Disponibile da dicembre 2024. Dati provvisori.** Questo prodotto Dimensione cavo di
è stato progettato per essere conforme alla direttiva europea sulla qualità delle acque destinate al collegamento all'unità mm² 2x0,75 2x0,75 2x0,75
consumo umano (UE) 2020/2184. La durata del prodotto non è garantita in caso di utilizzo di acqua esterna
di falda, come acqua di sorgente o di pozzo, di utilizzo di acqua di rubinetto con presenza di sale o
altre impurità, né in aree con qualità dell'acqua acida. I costi di manutenzione e garanzia relativi a 1) Verificare le normative locali.
questi casi sono a carico del cliente.
Accessori Accessori
CZ-RTW2TAW1C Comando con adattatore Wi-Fi (necessario per le unità PAW-TA20C1E5STD Serbatoio da 200 L - Smaltato
esterne indipendenti). Serie M
Serbatoio da 300 L - Smaltato
PAW-TA30C1E5STD
CZ-RTW2 Comando opzionale per il controllo a 2 zone. Serie M PAW-3WYVLV-HW Valvola a 3 vie per serbatoi di acqua calda sanitaria
CZ-NS6P PCB per le funzioni avanzate. Serie M All in One e Split PAW-BTANK50L-2 Serbatoio di accumulo da 50 L
CZ-NS7P PCB per le funzioni avanzate. Modulo di controllo Serie M PAW-BTANK100L Serbatoio di accumulo da 100 L
PAW-A2W-RTWIRED Termostato ambiente PAW-BTANKG200L Serbatoio di accumulo da 200 L
PAW-A2W-RTWIRELESS Termostato ambiente LCD senza fili PAW-BTANKG260L Serbatoio di accumulo da 260 L
PAW-A2W-AFVLV-1 1 valvola antigelo. È necessario ordinare 2 valvole per
ogni sistema
Kit di valvole a 3 vie da inserire all'interno del modulo
CZ-NV3
idronico. Serie M
PAW-TD20C1E5-1 Serbatoio da 200 L - Acciaio inox
PAW-TD30C1E5-1 Serbatoio da 300 L - Acciaio inox

61
