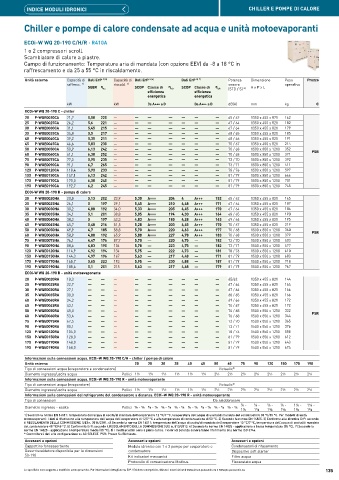

Page 135 - PANASONIC - LISTINO 2025

INDICE MODULI IDRONICI CHILLER E POMPE DI CALORE

Chiller e pompe di calore condensate ad acqua e unità motoevaporanti

ECOi-W WQ 20-190 C/H/R · R410A
1 o 2 compressori scroll.
Scambiatore di calore a piastre.
Campo di funzionamento: Temperatura aria di mandata (con opzione EEV) da -8 a 18 °C in
raffrescamento e da 25 a 55 °C in riscaldamento.

Unità esterna Capacità di Dati ErP 2) 3) Capacità di Dati ErP 5) 6) Dati ErP 5) 7) Potenza Dimensione Peso Prezzo
raffresc. 1) riscald. 4) sonora operativo
SEER η s,c SCOP Classe di η s,h SCOP Classe di η s,h (STD / S) 8) A x P x L
efficienza efficienza
energetica energetica
kW kW Da A+++ a D Da A+++ a D dB(A) mm kg €
ECOi-W WQ 20-190 C - chiller
20 P-WQE0020CA 21,2 5,58 220 — — — — — — — 65 / 62 1350 x 455 x 821 162
25 P-WQE0025CA 26,2 5,6 221 — — — — — — — 67 / 64 1350 x 455 x 821 182
30 P-WQE0030CA 31,1 5,45 215 — — — — — — — 67 / 64 1350 x 455 x 821 179
35 P-WQE0035CA 34,8 5,5 217 — — — — — — — 68 / 65 1350 x 455 x 821 185
40 P-WQE0040CA 39,2 5,35 211 — — — — — — — 68 / 66 1350 x 455 x 821 191
45 P-WQE0045CA 46,6 5,83 230 — — — — — — — 70 / 67 1350 x 455 x 821 214
50 P-WQE0050CA 50,9 6,13 242 — — — — — — — 70 / 68 1500 x 850 x 1210 352 PSR
60 P-WQE0060CA 61,1 6,38 252 — — — — — — — 70 / 68 1500 x 850 x 1210 371
75 P-WQE0075CA 77,3 5,95 235 — — — — — — — 72 / 70 1500 x 850 x 1210 392
90 P-WQE0090CA 91,1 6,7 265 — — — — — — — 73 / 71 1500 x 850 x 1210 411
120 P-WQE0120CA 118,4 5,90 233 — — — — — — — 78 / 76 1500 x 850 x 1210 597
150 P-WQE0150CA 147,1 6,13 242 — — — — — — — 81 / 79 1500 x 850 x 1210 666
170 P-WQE0170CA 170,0 6,08 240 — — — — — — — 81 / 79 1500 x 850 x 1210 701
190 P-WQE0190CA 192,7 6,2 245 — — — — — — — 81 / 79 1500 x 850 x 1210 745
ECOi-W WQ 20-190 H - pompa di calore
20 P-WQE0020HA 20,8 5,13 202 23,9 5,30 A+++ 204 4 A+++ 152 65 / 62 1350 x 455 x 821 165
25 P-WQE0025HA 26,1 5 197 29,1 5,45 A+++ 210 4,48 A+++ 171 67 / 64 1350 x 455 x 821 187
30 P-WQE0030HA 30,2 4,88 192 34,0 5,33 A+++ 205 4,45 A+++ 170 67 / 64 1350 x 455 x 821 184
35 P-WQE0035HA 34,1 5,1 201 38,8 5,05 A+++ 194 4,30 A+++ 164 68 / 65 1350 x 455 x 821 190
40 P-WQE0040HA 38,3 5 197 43,3 4,83 A+++ 185 4,28 A+++ 163 69 / 66 1350 x 455 x 821 195
45 P-WQE0045HA 45,7 5,48 216 51,5 5,28 A+++ 203 4,45 A+++ 170 70 / 67 1350 x 455 x 821 219
50 P-WQE0050HA 49,9 4,7 185 58,8 5,70 A+++ 220 4,63 A+++ 177 70 / 68 1500 x 850 x 1210 360
60 P-WQE0060HA 58,9 4,88 192 65,9 5,88 A+++ 227 4,78 A+++ 183 70 / 68 1500 x 850 x 1210 379 PSR
75 P-WQE0075HA 76,1 4,47 176 87,7 5,70 — 220 4,75 — 182 72 / 70 1500 x 850 x 1210 403
90 P-WQE0090HA 88,6 4,83 190 104 5,78 — 223 4,75 — 182 73 / 71 1500 x 850 x 1210 422
120 P-WQE0120HA 114,9 4,92 194 134 5,75 — 222 4,73 — 181 78 / 76 1500 x 850 x 1210 610
150 P-WQE0150HA 144,3 4,97 196 167 5,63 — 217 4,48 — 171 81 / 79 1500 x 850 x 1210 683
170 P-WQE0170HA 165,7 5,65 223 193 5,95 — 230 4,88 — 187 81 / 79 1500 x 850 x 1210 718
190 P-WQE0190HA 185,4 5,1 201 215 5,63 — 217 4,68 — 179 81 / 79 1500 x 850 x 1210 762
ECOi-W WQ 20-190 R - unità motoevaporante
20 P-WQE0020RA 18,3 — — — — — — — — — 65/62 1350 x 455 x 821 144
25 P-WQE0025RA 22,7 — — — — — — — — — 67 / 64 1350 x 455 x 821 164
30 P-WQE0030RA 27,1 — — — — — — — — — 67 / 64 1350 x 455 x 821 166
35 P-WQE0035RA 30,0 — — — — — — — — — 68 / 65 1350 x 455 x 821 166
40 P-WQE0040RA 34,2 — — — — — — — — — 69 / 66 1350 x 455 x 821 172
45 P-WQE0045RA 43,1 — — — — — — — — — 70 / 67 1350 x 455 x 821 172
50 P-WQE0050RA 45,0 — — — — — — — — — 70 / 68 1500 x 850 x 1210 332 PSR
60 P-WQE0060RA 53,4 — — — — — — — — — 70 / 68 1500 x 850 x 1210 344
75 P-WQE0075RA 67,5 — — — — — — — — — 72 / 70 1500 x 850 x 1210 365
90 P-WQE0090RA 80,1 — — — — — — — — — 73 / 71 1500 x 850 x 1210 376
120 P-WQE0120RA 104,0 — — — — — — — — — 78 / 76 1500 x 850 x 1210 558
150 P-WQE0150RA 128,0 — — — — — — — — — 81 / 79 1500 x 850 x 1210 612
170 P-WQE0170RA 148,0 — — — — — — — — — 81 / 79 1500 x 850 x 1210 643
190 P-WQE0190RA 168,0 — — — — — — — — — 81 / 79 1500 x 850 x 1210 674
Informazioni sulle connessioni acqua. ECOi-W WQ 20-190 C/H - chiller / pompa di calore
Unità esterna 20 25 30 35 40 45 50 60 75 90 120 150 170 190
Tipo di connessioni acqua (evaporatore e condensatore) Victaulic ®
Diametro ingresso/uscita acqua Pollici 1½ 1½ 1½ 1½ 1½ 1½ 2½ 2½ 2½ 2½ 2½ 2½ 2½ 2½
Informazioni sulle connessioni acqua. ECOi-W WQ 20-190 R - unità motoevaporante
Tipo di connessioni acqua (evaporatore) Victaulic ®
Diametro ingresso/uscita acqua Pollici 1½ 1½ 1½ 1½ 1½ 1½ 2½ 2½ 2½ 2½ 2½ 2½ 2½ 2½
Informazioni sulle connessioni del refrigerante del condensatore a distanza. ECOi-W WQ 20-190 R - unità motoevaporante
Tipo di connessioni Da saldobrasare
Diametro ingresso - uscita Pollici ⅝ - ⅝ ⅝ - ⅞ ⅝ - ⅞ ⅝ - ⅞ ⅝ - ⅞ ⅝ - ⅞ ⅝ - ⅞ ⅝ - ⅞ ⅞ - ⅞ - ⅞ - ⅞ - 1⅛ - 1⅛ -
1⅜
1⅛
1⅛
1⅝
1⅝
1⅝
1) Secondo la norma EN 14511: temperatura dell’acqua di uscita/di mandata dell’evaporatore 12 °C/7 °C, temperatura dell’acqua di uscita/di mandata del condensatore 30 °C/35 °C. Per modelli di unità
motoevaporanti: I dati si riferiscono alla temperatura dell'acqua dell'evaporatore di 12/7 °C e alla temperatura di condensazione di 50 °C. 2) Secondo la norma EN 14825. 3) Conforme alla direttiva ErP: secondo
il REGOLAMENTO DELLA COMMISSIONE (UE) n. 2016/2281. 4) Secondo la norma EN 14511: temperatura dell’acqua di uscita/di mandata dell’evaporatore 10 °C/7 °C, temperatura dell’acqua di uscita/di mandata
del condensatore 40 °C/45 °C. 5) Conformità ErP: secondo il REGOLAMENTO DELLA COMMISSIONE (UE) n. 813/2013. 6) Secondo la norma EN 14825 - applicazione a bassa temperatura (35 °C). 7) Secondo la
norma EN 14825 - applicazione a temperatura media (55 °C). 8) I livelli acustici sono a pieno carico. I valori di potenza sonora fanno riferimento alla norma ISO 3744.
* Controllare i dati e la configurazione su AC SELECT. PSR: Prezzo Su Richiesta.
Accessori e opzioni Accessori e opzioni Accessori e opzioni
Cappottino fonoassorbente Modulo idronico con 1 o 2 pompe per evaporatore e Condensatori di rifasamento
Desurriscaldatore disponibile per le dimensioni condensatore Dispositivo soft starter
50-190 Kit indicatori meccanici Filtro acqua
Protocollo di comunicazione Modbus Flussostato acqua
Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichette energetiche, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu. 135
