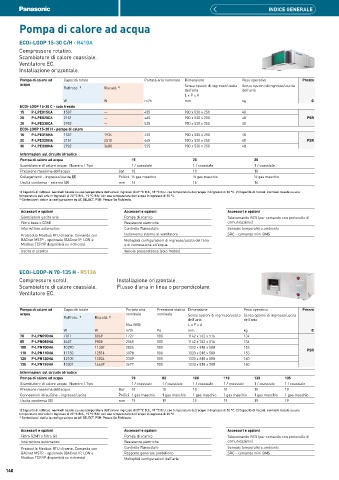

Page 140 - PANASONIC - LISTINO 2025

INDICE GENERALE

Pompa di calore ad acqua

ECOi-LOOP 15-30 C/H · R410A
Compressore rotativo.
Scambiatore di calore coassiale.
Ventilatore EC.
Installazione orizzontale.

Pompa di calore ad Capacità totale Portata aria nominale Dimensione Peso operativo Prezzo
acqua Senza opzioni di ingresso/uscita Senza opzioni di ingresso/uscita
Raffresc. 1) Riscald. 2)
dell'aria dell'aria
L x P x A
W W m³/h mm kg €
ECOi-LOOP 15-30 C - solo freddo
15 P-LPE015CA 1 507 — 435 900 x 530 x 250 48
20 P-LPE020CA 2 151 — 465 900 x 530 x 250 48 PSR
30 P-LPE030CA 2 902 — 525 900 x 530 x 250 48
ECOi-LOOP 15-30 H - pompa di calore
15 P-LPE015HA 1 507 1 934 435 900 x 530 x 250 48
20 P-LPE020HA 2 151 2 510 465 900 x 530 x 250 48 PSR
30 P-LPE030HA 2 902 3 680 525 900 x 530 x 250 48
Informazioni sul circuito idraulico
Pompa di calore ad acqua 15 20 30
Scambiatore di calore acqua Numero / Tipo 1 / coassiale 1 / coassiale 1 / coassiale
Pressione massima dell’acqua bar 10 10 10
Collegamenti - ingresso/uscita (Ø) Pollici ½ gas maschio ½ gas maschio ½ gas maschio
Uscita condensa - esterna (Ø) mm 16 16 16

1) Capacità di raffresc. nominali basate su una temperatura dell'aria in ingresso di 27 °C B.S., 19 °C B.U. con temperatura dell'acqua in ingresso di 30 °C. 2) Capacità di riscald. nominali basate su una
temperatura dell'aria in ingresso di 20 °C B.S., 15 °C B.U. con una temperatura dell'acqua in ingresso di 20 °C.
* Controllare i dati e la configurazione su AC SELECT. PSR: Prezzo Su Richiesta.
Accessori e opzioni Accessori e opzioni Accessori e opzioni
Silenziatore uscita aria Pompa di scarico Telecomando RCS (per comando con protocollo di
Filtro base o G3M1 Resistenze elettriche comunicazione)
Interruttore automatico Controllo flussostato Sensore temperatura ambiente
Protocollo Modbus RTU di serie. Comando con Isolamento intorno al ventilatore SRC - comando mini BMS
BACnet MSTP - opzionale (BACnet IP, LON e Molteplici configurazioni di ingresso/uscita dell'aria
Modbus TCP/IP disponibili su richiesta) e di connessione all'acqua
Uscita di scarico Valvola pressostatica (solo freddo)

ECOi-LOOP-N 70-135 H · R513A
Compressore scroll. Installazione orizzontale.
Scambiatore di calore coassiale. Flusso d'aria in linea o perpendicolare.
Ventilatore EC.

Pompa di calore ad Capacità totale Portata aria Pressione statica Dimensione Peso operativo Prezzo
acqua nominale nominale Senza opzioni di ingresso/uscita Senza opzioni di ingresso/uscita
Raffresc. 1) Riscald. 2)
dell'aria dell'aria
Max (HS) L x P x A
W W m³/h Pa mm kg €
70 P-LPN070HA 7 011 8 069 1 727 100 1142 x 762 x 516 134
85 P-LPN085HA 8 407 9 808 2 165 100 1142 x 762 x 516 134
100 P-LPN100HA 10 290 11 307 2 826 100 1333 x 818 x 580 153 PSR
110 P-LPN110HA 11 183 12 514 3 078 100 1333 x 818 x 580 153
120 P-LPN120HA 12 105 13 834 3 309 100 1333 x 818 x 580 160
135 P-LPN135HA 13 301 14 639 3 677 100 1333 x 818 x 580 160
Informazioni sul circuito idraulico
Pompa di calore ad acqua 70 85 100 110 120 135
Scambiatore di calore acqua Numero / Tipo 1 / coassiale 1 / coassiale 1 / coassiale 1 / coassiale 1 / coassiale 1 / coassiale
Pressione massima dell’acqua Bar 10 10 10 10 10 10
Connessioni idrauliche - ingresso/uscita Pollici 1 gas maschio 1 gas maschio 1 gas maschio 1 gas maschio 1 gas maschio 1 gas maschio
Uscita condensa (Ø) mm 19 19 19 19 19 19
1) Capacità di raffresc. nominali basate su una temperatura dell'aria in ingresso di 27 °C B.S., 19 °C B.U. con temperatura dell'acqua in ingresso di 30 °C. 2) Capacità di riscald. nominali basate su una
temperatura dell'aria in ingresso di 20 °C B.S., 15 °C B.U. con una temperatura dell'acqua in ingresso di 20 °C.
* Controllare i dati e la configurazione su AC SELECT. PSR: Prezzo Su Richiesta.

Accessori e opzioni Accessori e opzioni Accessori e opzioni
Filtro G2M1 o filtro G3 Pompa di scarico Telecomando RCS (per comando con protocollo di
Interruttore automatico Resistenze elettriche comunicazione)
Protocollo Modbus RTU di serie. Comando con Controllo flussostato Sensore temperatura ambiente
BACnet MSTP - opzionale (BACnet IP, LON e Rapporto generale predefinito SRC - comando mini BMS
Modbus TCP/IP disponibili su richiesta) Molteplici configurazioni dell’aria
140
