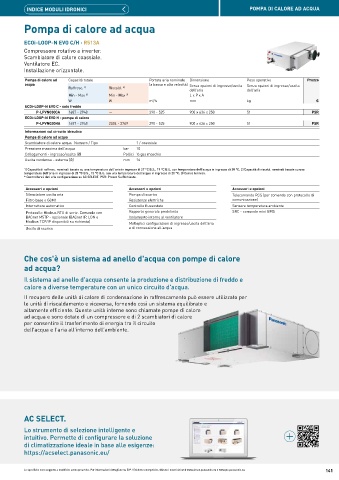

Page 141 - PANASONIC - LISTINO 2025

CHILLER
INDICE MODULI IDRONICI POMPA DI CALORE AD A CQUA
Pompa di calore ad acqua

ECOi-LOOP-N EVO C/H · R513A
Compressore rotativo a inverter.
Scambiatore di calore coassiale.
Ventilatore EC.
Installazione orizzontale.

Pompa di calore ad Capacità totale Portata aria nominale Dimensione Peso operativo Prezzo
acqua (a bassa e alta velocità) Senza opzioni di ingresso/uscita Senza opzioni di ingresso/uscita
Raffresc. 1) Riscald. 2)
dell'aria dell'aria
Min - Max 3) Min - Max 3) L x P x A
W W m³/h mm kg €
ECOi-LOOP-N EVO C - solo freddo
P-LPVN030CA 1687 - 2948 — 290 - 525 900 x 636 x 250 51 PSR
ECOi-LOOP-N EVO H - pompa di calore
P-LPVN030HA 1687 - 2948 2004 - 3769 290 - 525 900 x 636 x 250 51 PSR
Informazioni sul circuito idraulico
Pompa di calore ad acqua
Scambiatore di calore acqua Numero / Tipo 1 / coassiale
Pressione massima dell’acqua bar 10
Collegamenti - ingresso/uscita (Ø) Pollici ½ gas maschio
Uscita condensa - esterna (Ø) mm 16

1) Capacità di raffresc. nominali basate su una temperatura dell'aria in ingresso di 27 °C B.S., 19 °C B.U. con temperatura dell'acqua in ingresso di 30 °C. 2) Capacità di riscald. nominali basate su una
temperatura dell'aria in ingresso di 20 °C B.S., 15 °C B.U. con una temperatura dell'acqua in ingresso di 20 °C. 3) Carico termico.
* Controllare i dati e la configurazione su AC SELECT. PSR: Prezzo Su Richiesta.
Accessori e opzioni Accessori e opzioni Accessori e opzioni
Silenziatore uscita aria Pompa di scarico Telecomando RCS (per comando con protocollo di
Filtro base o G3M1 Resistenze elettriche comunicazione)
Interruttore automatico Controllo flussostato Sensore temperatura ambiente
Protocollo Modbus RTU di serie. Comando con Rapporto generale predefinito SRC - comando mini BMS
BACnet MSTP - opzionale (BACnet IP, LON e Isolamento intorno al ventilatore
Modbus TCP/IP disponibili su richiesta) Molteplici configurazioni di ingresso/uscita dell'aria
Uscita di scarico e di connessione all'acqua

Che cos'è un sistema ad anello d'acqua con pompe di calore
ad acqua?

Il sistema ad anello d'acqua consente la produzione e distribuzione di freddo e
calore a diverse temperature con un unico circuito d'acqua.
Il recupero delle unità di calore di condensazione in raffrescamento può essere utilizzato per
le unità di riscaldamento e viceversa, fornendo così un sistema equilibrato e
altamente efficiente. Queste unità interne sono chiamate pompe di calore
ad acqua e sono dotate di un compressore e di 2 scambiatori di calore
per consentire il trasferimento di energia tra il circuito
dell'acqua e l'aria all'interno dell’ambiente.

AC SELECT.

Lo strumento di selezione intelligente e
intuitivo. Permette di configurare la soluzione
di climatizzazione ideale in base alle esigenze:
https://acselect.panasonic.eu/

Le specifiche sono soggette a modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichette energetiche, visitate i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu. 141
