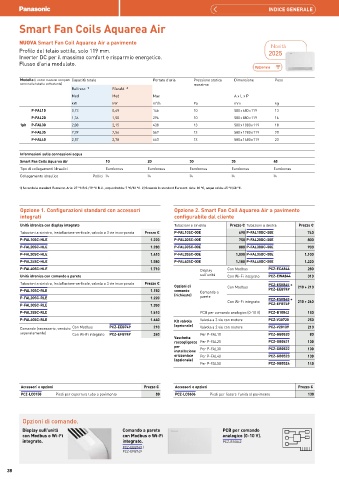

Page 38 - PANASONIC - LISTINO 2025

INDICE GENERALE

Smart Fan Coils Aquarea Air

NUOVA Smart Fan Coil Aquarea Air a pavimento Novità
Profilo del telaio sottile, solo 119 mm. 2025
Inverter DC per il massimo comfort e risparmio energetico.
Flusso d'aria modulato.
Opzionale

Modello (i codici modello completi Capacità totale Portata d'aria Pressione statica Dimensione Peso
sono nella tabella sottostante) massima
Raffresc. 1) Riscald. 2)
Med Med Max A x L x P
kW kW m³/h Pa mm kg
P-FAL10 0,73 0,69 146 10 580 x 680 x 119 13
P-FAL20 1,36 1,50 294 10 580 x 880 x 119 16
1ph P-FAL30 2,08 2,15 438 13 580 x 1 080 x 119 18
P-FAL35 2,39 2,56 567 13 580 x 1 280 x 119 20
P-FAL40 2,57 2,78 663 13 580 x 1 480 x 119 23

Informazioni sulle connessioni acqua
Smart Fan Coils Aquarea Air 10 20 30 35 40
Tipo di collegamenti idraulici Eurokonus Eurokonus Eurokonus Eurokonus Eurokonus
Collegamento idraulico Pollici ¾ ¾ ¾ ¾ ¾

1) Secondo lo standard Eurovent. Aria: 27 °C B.S./19 °C B.U., acqua fredda: 7 °C/12 °C. 2) Secondo lo standard Eurovent. Aria: 20 °C, acqua calda: 45 °C/40 °C.

Opzione 1. Configurazioni standard con accessori Opzione 2. Smart Fan Coil Aquarea Air a pavimento
integrati configurabile dal cliente
Unità idronica con display integrato Tubazioni a sinistra Prezzo € Tubazioni a destra Prezzo €
Tubazioni a sinistra, installazione verticale, valvola a 3 vie incorporata Prezzo € P-FAL10SC-00E 690 P-FAL10DC-00E 740
P-FAL10SC-HLE 1.220 P-FAL20SC-00E 750 P-FAL20DC-00E 800
P-FAL20SC-HLE 1.280 P-FAL30SC-00E 880 P-FAL30DC-00E 930
P-FAL30SC-HLE 1.410 P-FAL35SC-00E 1.050 P-FAL35DC-00E 1.100
P-FAL35SC-HLE 1.580 P-FAL40SC-00E 1.180 P-FAL40DC-00E 1.220
P-FAL40SC-HLE 1.710 Display Con Modbus PCZ-ECA844 280
Unità idronica con comando a parete sull'unità Con Wi-Fi integrato PCZ-EWA844 310
Tubazioni a sinistra, installazione verticale, valvola a 3 vie incorporata Prezzo € PCZ-ESE845 +
Opzioni di Con Modbus 210 + 210
P-FAL10SC-RLE 1.150 comando Comando a PCZ-EEB749
P-FAL20SC-RLE 1.220 (richiesto) parete PCZ-ESE845 +
Con Wi-Fi integrato 210 + 260
P-FAL30SC-RLE 1.350 PCZ-EFB749
P-FAL35SC-RLE 1.510 PCB per comando analogico (0-10 V) PCZ-B10842 150
P-FAL40SC-RLE 1.640 Kit valvola Valvola a 3 vie con motore PCZ-V30720 250
Comando (necessario, venduto Con Modbus PCZ-EEB749 210 (opzionale) Valvola a 2 vie con motore PCZ-V20139 210
separatamente) Con Wi-Fi integrato PCZ-EFB749 260 Per P-FAL10 PCZ-GB0520 80
Vaschetta
raccogligocce Per P-FAL20 PCZ-GB0521 100
per Per P-FAL30 PCZ-GB0522 100
installazione
orizzontale Per P-FAL40 PCZ-GB0523 130
(opzionale)
Per P-FAL50 PCZ-GB0524 140

Accessori e opzioni Prezzo € Accessori e opzioni Prezzo €
PCZ-LC0158 Piedi per copertura tubo a pavimento 80 PCZ-LC0606 Piedi per fissare l'unità al pavimento 130

Opzioni di comando.

Display sull'unità Comando a parete PCB per comando
con Modbus o Wi-Fi con Modbus o Wi-Fi analogico (0-10 V).
integrato. integrato. PCZ-B10842
PCZ-EEB749 /
PCZ-EFB749

38
