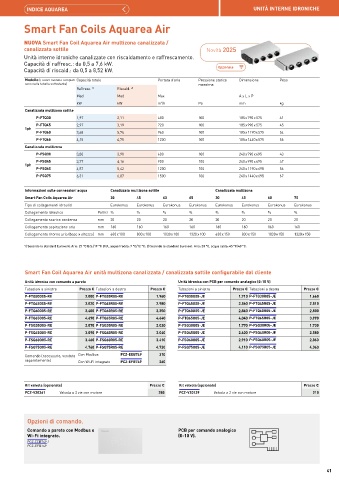

Page 41 - PANASONIC - LISTINO 2025

INDICE AQUAREA UNITÀ INTERNE IDRONICHE

Smart Fan Coils Aquarea Air

NUOVA Smart Fan Coil Aquarea Air multizona canalizzata /
canalizzata sottile Novità 2025
Unità interne idroniche canalizzate con riscaldamento e raffrescamento.
Capacità di raffresc.: da 0,5 a 7,6 kW.
Capacità di riscald.: da 0,5 a 8,52 kW. Opzionale

Modello (i codici modello completi Capacità totale Portata d'aria Pressione statica Dimensione Peso
sono nella tabella sottostante) massima
Raffresc. 1) Riscald. 2)
Med Med Max A x L x P
kW kW m³/h Pa mm kg
Canalizzata multizona sottile
P-FTQ30 1,97 2,11 480 100 185 x 790 x 575 41
P-FTQ45 2,97 3,19 720 100 185 x 990 x 575 45
1ph
P-FTQ60 3,68 5,76 960 100 185 x 1 190 x 575 54
P-FTQ65 4,15 4,75 1200 100 185 x 1 440 x 575 56
Canalizzata multizona
P-FSQ30 3,80 3,90 600 100 240 x 790 x 695 43
P-FSQ45 3,77 4,16 900 100 240 x 990 x 695 47
1ph
P-FSQ60 4,87 5,42 1200 100 240 x 1 190 x 695 56
P-FSQ75 6,31 6,87 1500 100 240 x 1 440 x 695 67

Informazioni sulle connessioni acqua Canalizzata multizona sottile Canalizzata multizona
Smart Fan Coils Aquarea Air 30 45 60 65 30 45 60 75
Tipo di collegamenti idraulici Eurokonus Eurokonus Eurokonus Eurokonus Eurokonus Eurokonus Eurokonus Eurokonus
Collegamento idraulico Pollici ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾
Collegamento scarico condensa mm 20 20 20 20 20 20 20 20
Collegamento aspirazione aria mm 160 160 160 160 160 160 160 160
Collegamento ritorno aria (base x altezza) mm 630 x 100 830 x 100 1030 x 100 1320 x 100 630 x 150 830 x 150 1030 x 150 1320 x 150
1) Secondo lo standard Eurovent. Aria: 27 °C B.S./19 °C B.U., acqua fredda: 7 °C/12 °C. 2) Secondo lo standard Eurovent. Aria: 20 °C, acqua calda: 45 °C/40 °C.

Smart Fan Coil Aquarea Air unità multizona canalizzata / canalizzata sottile configurabile dal cliente
Unità idronica con comando a parete Unità idronica con PCB per comando analogico (0-10 V)
Tubazioni a sinistra Prezzo € Tubazioni a destra Prezzo € Tubazioni a sinistra Prezzo € Tubazioni a destra Prezzo €
P-FTQ30O05-RE 2.000 P-FTQ30R05-RE 1.960 P-FTQ30O05-JE 1.710 P-FTQ30R05-JE 1.660
P-FTQ45O05-RE 3.020 P-FTQ45R05-RE 2.980 P-FTQ45O05-JE 2.560 P-FTQ45R05-JE 2.510
P-FTQ60O05-RE 3.400 P-FTQ60R05-RE 3.350 P-FTQ60O05-JE 2.840 P-FTQ60R05-JE 2.800
P-FTQ65O05-RE 4.690 P-FTQ65R05-RE 4.640 P-FTQ65O05-JE 4.040 P-FTQ65R05-JE 3.990
P-FSQ30O05-RE 2.070 P-FSQ30R05-RE 2.020 P-FSQ30O05-JE 1.770 P-FSQ30R05-JE 1.730
P-FSQ45O05-RE 3.090 P-FSQ45R05-RE 3.040 P-FSQ45O05-JE 2.620 P-FSQ45R05-JE 2.580
P-FSQ60O05-RE 3.460 P-FSQ60R05-RE 3.410 P-FSQ60O05-JE 2.910 P-FSQ60R05-JE 2.860
P-FSQ75O05-RE 4.760 P-FSQ75R05-RE 4.720 P-FSQ75O05-JE 4.110 P-FSQ75R05-JE 4.060
Comando (necessario, venduto Con Modbus PCZ-EEB749 210
separatamente) Con Wi-Fi integrato PCZ-EFB749 260

Kit valvola (opzionale) Prezzo € Kit valvola (opzionale) Prezzo €
PCZ-V30361 Valvola a 3 vie con motore 250 PCZ-V20139 Valvola a 2 vie con motore 210

Opzioni di comando.

Comando a parete con Modbus o PCB per comando analogico
Wi-Fi integrato. (0-10 V).
PCZ-EEB749 /
PCZ-EFB749

41
