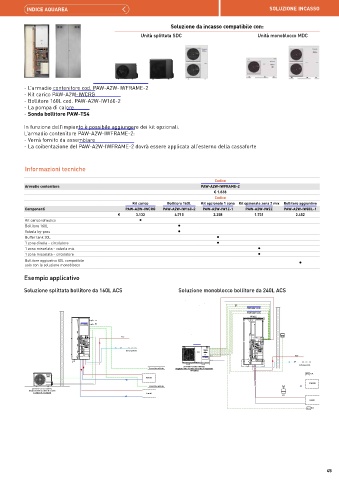

Page 45 - PANASONIC - LISTINO 2025

INDICE AQUAREA SOLUZIONE INCASSO

Soluzione da incasso compatibile con:
Unità splittata SDC Unità monoblocco MDC

- L’armadio contenitore cod. PAW-A2W-IWFRAME-2
- Kit carico PAW-A2W-IWCRG
- Bollitore 160L cod. PAW-A2W-IW160-2
- La pompa di calore
- Sonda bollitore PAW-TS4

In funzione dell’impianto è possibile aggiungere dei kit opzionali.
L’armadio contenitore PAW-A2W-IWFRAME-2:
- Verrà fornito da assemblare
- La coibentazione del PAW-A2W-IWFRAME-2 dovrà essere applicata all’esterno della cassaforte

Informazioni tecniche

Codice
Armadio contenitore PAW-A2W-IWFRAME-2
€ 1.838
Codice
Kit carico Bollitore 160L Kit opzionale 1 zona Kit opzionale zona 2 mix Bollitore aggiuntivo
Componenti PAW-A2W-IWCRG PAW-A2W-IW160-2 PAW-A2W-IW1Z-1 PAW-A2W-IW2Z PAW-A2W-IW80L-1
€ 3.132 4.715 2.258 1.731 2.452
Kit carico idraulico
Bollitore 160L
Valvola by-pass
Buffer tank 30L
1 zona diretta - circolatore
1 zona miscelata - valvola mix
1 zona miscelata - circolatore
Bollitore aggiuntivo 80L compatibile
solo con la soluzione monoblocco
Esempio applicativo

Soluzione splittata bollitore da 160L ACS Soluzione monoblocco bollitore da 240L ACS
Il modulo ad incasso include: serbatoio ACS da 160 litri
con predisposizione per solare termico, valvola 3-vie
NOTA: Il presente schema NON ha valore di progetto. Le macchine ed i componenti di impianto DEVONO essere dimensionati da un progettista abilitato H0s impianto/ACS, volano separatore e gruppo di rilancio
diretto (versione base). La versione 2 zone ha in aggiunta
(Panasonic non si assume alcuna responsabilità per danni diretti o indiretti derivanti da quanto riportato) un secondo circolatore con miscelatrice ed è quindi in
grado di gestire 2 circuiti e fino a 2 set-point differenti. Per i
dettagli consultare la documentazione tecnica. E5
vaso di espansione esterno da dimensionare qualora quello
H1 interno alla pompa di calore non bastasse PAW-A2W-TSHC
RT/RH contatti termostato o umidostato da portare in parallelo alla PAW-A2W-TSHC
macchina
H0m2Z
convogliare adeguatamente lo scarico condensa
E1
CZ-NS4P E2 D.E. dettaglio elettrico
E1 l'alimentazione, principale (E1) e resistenze (E2), deve
E2 essere portata all'unità interna. Il collegamento E3
serve ad alimentare l'unità esterna (dall'interna) e per la
E3 comunicazione interna-esterna.
ACS
E4 scheda aggiuntiva 1xCZ-NS4P, 2xPAW-A2W-TSHC
richiesti per questa configurazione
E5 sonda ACS da quotare a parte (PAW-TS4)
dall'acquedotto
E4
ACS
CZ-NS4P
dall'acquedotto
prevedere scarico condensa
Termostato ambiente (l'aggiunta della vaschetta di raccolta è caldamente
consigliata)
RT2 D.E.
Radiante
Radiante
Termostato ambiente
prevedere scarico condensa
(l'aggiunta della vaschetta di raccolta
è caldamente consigliata) Fancoil
H1
Fancoil
RT1 D.E.
Spl_INC_2TEMP_rad&fanc
