P. 168
GIUNTI SCANALATI
GIUNTO FLESSIBILE STYLE 177N
dimentica
il giunto
antivibrante
STYLE
177N
PAG. 167

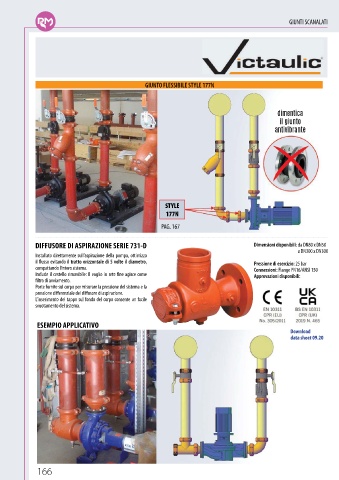

DIFFUSORE DI ASPIRAZIONE SERIE 731-D Dimensioni disponibili: da DN80 x DN50
a DN300 x DN300
Installato direttamente sull’aspirazione della pompa, ottimizza
il flusso evitando il tratto orizzontale di 5 volte il diametro, Pressione di esercizio: 25 bar
compattando l’intero sistema. Connessioni: Flange PN16/ANSI 150
Include il cestello rimovibile: Il vaglio in rete fine agisce come Approvazioni disponibili:
filtro di avviamento.
Porte fornite sul corpo per misurare la pressione del sistema e la
pressione differenziale del diffusore di aspirazione.
L’inserimento del tappo sul fondo del corpo consente un facile
svuotamento del sistema.
ESEMPIO APPLICATIVO
Download
data sheet 09.20
166
