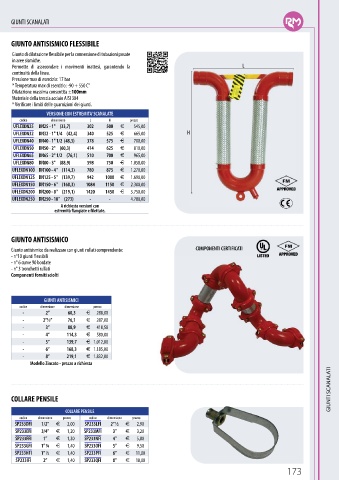

Page 175 - RMMANFREDI - LISTINO ANTINCENDIO 2023

GIUNTI SCANALATI

GIUNTO ANTISISMICO FLESSIBILE
Giunto di dilatazione flessibile per la connessione di tubazioni posate
in aree sismiche.
Permette di assecondare i movimenti inattesi, garantendo la L
continuità della linea.
Pressione max di esercizio: 17 bar
* Temperatura max di esercizio: -90 + 550 C°
Dilatazione massima consentita ±100mm
Materiale della treccia acciaio AISI 304
* Verificare i limiti delle guarnizioni dei giunti.
VERSIONE CON ESTREMITA’ SCANALATE
codice dimensione L H prezzo
UFLEXDN25 DN25 - 1" (33,7) 302 500 545,00
UFLEXDN32 DN32 - 1" 1/4 (42,4) 340 525 665,00 H
UFLEXDN40 DN40 - 1" 1/2 (48,3) 378 575 700,00
UFLEXDN50 DN50 - 2" (60,3) 414 625 810,00
UFLEXDN65 DN65 - 2" 1/2 (76,1) 510 700 965,00
UFLEXDN80 DN80 - 3" (88,9) 598 750 1.058,00
UFLEXDN100 DN100 - 4" (114,3) 780 875 1.270,00
UFLEXDN125 DN125 - 5" (139,7) 942 1000 1.690,00
UFLEXDN150 DN150 - 6" (168,3) 1084 1150 2.300,00
UFLEXDN200 DN200 - 8" (219,1) 1420 1450 3.750,00 APPROVED
UFLEXDN250 DN250 - 10" (273) - - 4.780,00
A richiesta versioni con
estremità flangiate e filettate.

GIUNTO ANTISISMICO
Giunto antisismico da realizzare con giunti rullati comprendente: COMPONENTI CERTIFICATI
APPROVED
LISTED
- n°10 giunti flessibili LISTED APPROVED
- n° 6 curve 90 bordate
- n° 3 tronchetti rullati
Componenti forniti sciolti

GIUNTI ANTISISMICI
codice dimensione dimensione prezzo
- 2” 60,3 288,00
- 2”½” 76,1 287,00
- 3” 88,9 418,50
- 4” 114,3 580,00
- 5” 139,7 1.012,00
- 6” 168,3 1.185,00
- 8” 219,1 1.832,00
Modello Zincato - prezzo a richiesta
GIUNTI SCANALATI

COLLARE PENSILE

COLLARE PENSILE
codice dimensione prezzo codice dimensione prezzo
SP233DFI 1/2” 2,00 SP233LFI 2” ½ 2,90
SP233EFI 3/4” 1,20 SP233MFI 3” 3,20
SP233FFI 1” 1,30 SP233NFI 4” 5,80
SP233GFI 1” ¼ 1,40 SP233OFI 5” 9,50
SP233HFI 1” ½ 1,40 SP233PFI 6” 11,00
SP233IFI 2” 1,40 SP233QFI 8” 18,00
173
