02


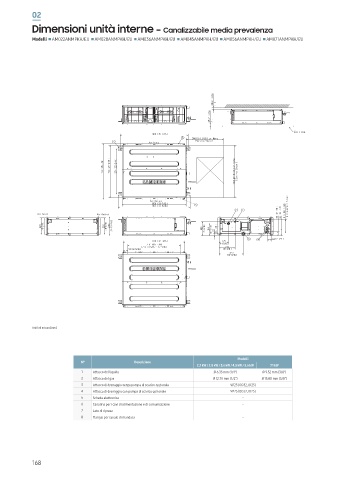

            DIMENSIONI UNITÀ INTERNE œ CANALIZZABILE BASSA PREVALENZA
            Modelli      AM071ANLDKH/EU





























































             Unità di misura [mm]





                                                                                 Modelli
                           N°                Descrizione
                                                                                 7.1 kW
                           1   Attacco del liquido                             Ø 9.52 mm (3/8")
                           2   Attacco del gas                                Ø 15.88 mm (5/8")
                           3   Attacco di drenaggio senza pompa di scarico opzionale  VP25 (OD32, ID25)
                           4   Attacco di drenaggio con pompa di scarico opzionale  VP25 (OD32, ID25)
                           5   Scheda elettronica                                  -
                           6   Canalina per i cavi di alimentazione e di comunicazione  -
                           7   Lato di ripresa                                     -
                           8   Flangia per canale di mandata                       -
