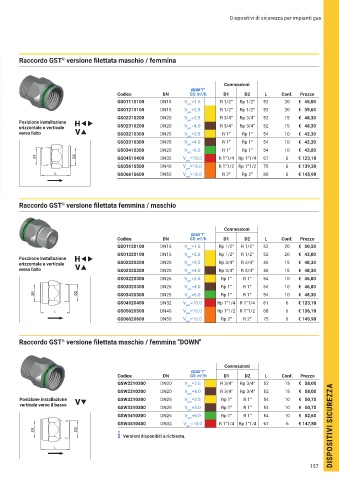

Page 159 - TECO - LISTINO 04-2024

Dispositivi di sicurezza per impianti gas Dispositivi di sicurezza per impianti gas

Raccordo GST versione filettata maschio / femmina
®
VALVOLA DI ECCESSO
DI FLUSSO Connessioni

PER IMPIANTI GAS Codice DN GS m /h D1 D2 L Conf. Prezzo
3
GS01110100 DN15 V =1.6 R 1/2” Rp 1/2” 52 20 € 45,00
gas
GS01210100 DN15 V =2.5 R 1/2” Rp 1/2” 52 20 € 39,60
gas
GS02210200 DN20 V =2.5 R 3/4” Rp 3/4” 52 15 € 48,30
Posizione installazione H gas
orizzontale e verticale GS02310200 DN20 V =4.0 R 3/4” Rp 3/4” 52 15 € 48,30
gas
verso l'alto V GS03210300 DN25 V =2.5 R 1” Rp 1” 54 10 € 42,30
gas
GS03310300 DN25 V =4.0 R 1” Rp 1” 54 10 € 42,30
gas
GS03410300 DN25 V =6.0 R 1” Rp 1” 54 10 € 43,80
gas
D1 D2 GS04510400 DN32 V =10.0 R 1”1/4 Rp 1”1/4 67 6 € 123,10
gas
GS05610500 DN40 V =16.0 R 1”1/2 Rp 1”1/2 75 6 € 139,20
gas
L GS06610600 DN50 V =16.0 R 2” Rp 2” 80 6 € 145,90
gas
SCOPRI DI PIÙ
ttata f
le
emmina /
Raccor
Raccordo GST versione filettata femmina / maschio
maschio
fi
v
ersione
do GST

®
CAMPO D’IMPIEGO/UTILIZZO CARATTERISTICHE
• Adatto per tutti i tipi di gas come specificato • Valvola di eccesso di flusso per impianti gas.

nelle normative EN 437 e DVGW G260:2013 • GST è un dispositivo di sicurezza secondo DIN 30652-1, che blocca Connessioni
®
(Metano, Butano, Propano). il gas in maniera automatica, quando il flusso del gas supera il
3
valore minimo di intervento del dispositivo (in caso di manomissioni Codice DN GS m /h D1 D2 L Conf. Prezzo
e scollegamenti dell’impianto accidentali, come ad esempio in caso di GS01120100 DN15 V =1.6 Rp 1/2” R 1/2” 52 20 € 50,50
gas
incendi e rotture delle tubature). GS01220100 DN15 V =2.5 Rp 1/2” R 1/2” 52 20 € 43,00
gas
• Il GST è dotato di sistema di riarmo automatico. Posizione installazione H GS02220200 DN20 V =2.5 Rp 3/4” R 3/4” 46 15 € 48,30
®
orizzontale e verticale
gas
• Disponibile come raccordo singolo o, grazie alla sua compattezza, verso l'alto V GS02320200 DN20 V =4.0 Rp 3/4” R 3/4” 46 15 € 48,30
gas
come dispositivo integrato nelle valvole di intercettazione. GS03220300 DN25 V =2.5 Rp 1” R 1” 54 10 € 46,80
DATI TECNICI • Non necessita di manutenzione. GS03320300 DN25 V =4.0 Rp 1” R 1” 54 10 € 46,80
gas
Temperatura -20 °C ÷ +60 °C gas
• Prodotto da TECO dal 2002. D1 D2 GS03420300 DN25 V =6.0 Rp 1” R 1” 54 10 € 48,30
gas
Pressione di esercizio 15-100 hPa • TECO è in grado di sviluppare versioni personalizzate su richiesta. GS04520400 DN32 V =10.0 Rp 1”1/4 R 1”1/4 61 6 € 123,10
gas
Connessioni Filetto R/Rp EN 10226-1 L GS05620500 DN40 V =16.0 Rp 1”1/2 R 1”1/2 68 6 € 136,10
gas
Perdita di carico ∆p < 0.5 hPa GS06620600 DN50 V =16.0 Rp 2” R 2” 75 6 € 145,90
gas
Fattore di chiusura fs fs min. 1.30
(fs = Vs / V ) fs max. 1.45
GAS Raccordo GST versione filettata maschio / femmina "DOWN"

®
Valore sovraflusso VL 37.5 l/h a 100 mbar (gas)
Resistenza termica 650 °C per 30’ verso l'esterno
Resistenza termica 120 °C per 10' Connessioni
dispositivo (con temperatura esterna a 200 °C)
Codice DN GS m /h D1 D2 L Conf. Prezzo
3
DIN 30652-1 GSW2210200 DN20 V =2.5 R 3/4” Rp 3/4” 52 15 € 58,00
Norme di riferimento DVGW TRGI 2018 gas
DVGW TRF 2021 GSW2310200 DN20 V =4.0 R 3/4” Rp 3/4” 52 15 € 58,00
gas
Posizione installazione V GSW3210300 DN25 V =2.5 Rp 1” R 1” 54 10 € 50,70
gas
verticale verso il basso
DN25
GSW3310300
V =4.0
gas Rp 1” R 1” 54 10 € 50,70
GSW3410300 DN25 V =6.0 Rp 1” R 1” 54 10 € 52,60
gas
GSW4510400 DN32 V =10.0 R 1”1/4 Rp 1”1/4 67 6 € 147,80
gas
D1 D2 DISPOSITIVI SICUREZZA
Versioni disponibili a richiesta.
L
156 157
