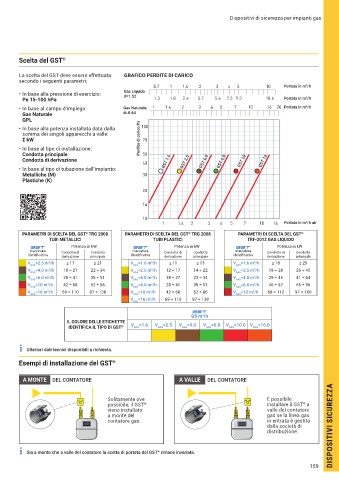

Page 161 - TECO - LISTINO 04-2024

Dispositivi di sicurezza per impianti gas Dispositivi di sicurezza per impianti gas
GST VALVOLA DI ECCESSO
®
DI FLUSSO PER IMPIANTI GAS
SCOPRI DI PIÙ

Funzionamento del GST ® Scelta del GST ®

®
V GAS Portata nominale del GST in gas (d=0,64) FIG. 1 GST APERTO La scelta del GST deve essere effettuata GRAFICO PERDITE DI CARICO
secondo i seguenti parametri:
®
Portata in m /h
3
Fattore di chiusura (fs=Vs / V GAS ) fs min. = 1.30 • In base alla pressione di esercizio: Gas Liquido Portata in m /h
d=1.52
fs
Pe 15-100 hPa
3
Legenda fs max. = 1.45 • In base al campo d'impiego: Gas Naturale Portata in m /h
3
d=0.64
Portata di chiusura in gas (d=0,64) Vs = V
Gas Naturale
x fs
Vs
GAS
GPL
Valore del flusso attraverso il foro di by-pass ≤ • In base alla potenza installata data dalla
VL Il GST è normalmente APERTO fi no quando non raggiunge il
®
37.5 l/h a 100 mbar (gas) somma dei singoli apparecchi a valle:
valore del flusso di chiusura Vs. Σ kW Perdita di carico Pa
• In base al tipo di installazione:

Il GST inserito nell’impianto rimane inattivo (FIG.1) fino a FIG. 2 GST CHIUSO Condotta principale
®
®
quando non viene raggiunta la portata di chiusura (Vs). Condotta di derivazione
Non appena il flusso raggiunge il valore di chiusura • In base al tipo di tubazione dell'impianto:
(Vs) per qualsiasi causa accidentale, il GST si chiude Metalliche (M)
®
istantaneamente (FIG.2). Plastiche (K)
Il ripristino avviene automaticamente tramite il foro by-pass
situato sull'otturatore. Questo foro crea un equilibrio della
pressione a monte e a valle del dispositivo attraverso il ®
sovraflusso VL, una volta che le cause che hanno provocato Il GST si CHIUDE quando viene raggiunto il valore del flusso
la chiusura del GST sono state rimosse (FIG.3). di chiusura Vs.
®
3
Vs = V GAS x fs Portata in m /h air
(fs min. = 1.30 - fs max. = 1.45)
PARAMETRI DI SCELTA DEL GST TRG 2008 PARAMETRI DI SCELTA DEL GST TRG 2008 PARAMETRI DI SCELTA DEL GST ®
®
®
TUBI METALLICI TUBI PLASTICI TRF-2012 GAS LIQUIDO
Potenza in kW Potenza in kW Potenza in kW
FIG. 3 RIARMO AUTOMATICO marcatura Condotta di Condotta marcatura Condotta di Condotta marcatura Condotta di Condotta

identificativa derivazione principale identificativa derivazione principale identificativa derivazione principale

V GAS =2.5 m /h ≤ 17 ≤ 21 V GAS =1.6 m /h ≤ 11 ≤ 13 V GAS =1.6 m /h ≤ 18 ≤ 25
3
3
3
3
3
3
V GAS =4.0 m /h 18 ÷ 27 22 ÷ 34 V GAS =2.5 m /h 12 ÷ 17 14 ÷ 22 V GAS =2.5 m /h 19 ÷ 28 26 ÷ 40
P1 P2 V =6.0 m /h 28 ÷ 41 35 ÷ 51 V =4.0 m /h 18 ÷ 27 23 ÷ 34 V =4.0 m /h 29 ÷ 45 41 ÷ 64
3
3
3
GAS GAS GAS
V GAS =10 m /h 42 ÷ 68 52 ÷ 86 V GAS =6.0 m /h 28 ÷ 41 35 ÷ 51 V GAS =6.0 m /h 46 ÷ 67 65 ÷ 96
3
3
3
V GAS =16 m /h 69 ÷ 110 87 ÷ 138 V GAS =10 m /h 42 ÷ 68 52 ÷ 86 V GAS =10 m /h 68 ÷ 112 97 ÷ 160
3
3
3
3
V =16 m /h 69 ÷ 110 87 ÷ 138
GAS
GS m /h
3
Il foro di by-pass (VL) sull'otturatore del GST permette IL COLORE DELLE ETICHETTE
®
il riarmo automatico dopo la riparazione e la relativa ri- IDENTIFICA IL TIPO DI GST ® V GAS =1.6 V GAS =2.5 V GAS =4.0 V GAS =6.0 V GAS =10.0 V GAS =16.0
pressurizzazione dell'impianto.
Quando le pressioni a monte P1 e a valle P2 si equivalgono
il GST si RIAPRE.
®
Ulteriori dati tecnici disponibili a richiesta.
Esempi di installazione del GST ®
Valvole con dispositivo GST integrato
®
A MONTE DEL CONTATORE A VALLE DEL CONTATORE
Valvole per contatori gas
Solitamente ove È possibile
vedi pag. 132 vedi pag. 128 vedi pag. 126 possibile, il GST ® installare il GST a
®
viene installato valle del contatore
a monte del gas se la linea gas
contatore gas. in entrata è gestita
dalla società di DISPOSITIVI SICUREZZA
distribuzione.
Sia a monte che a valle del contatore la scelta di portata del GST rimane invariata.
®
