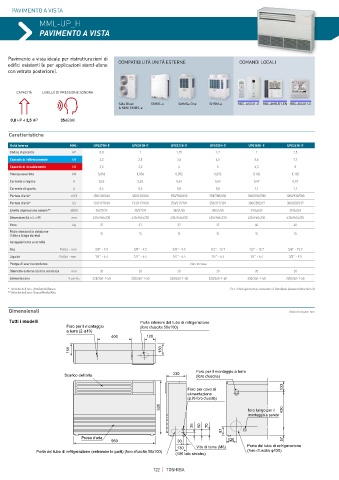

Page 122 - TOSHIBA ITALIA MULTICLIMA - VRF

PAVIMENTO A VISTA

MML-UP_H
PAVIMENTO A VISTA

Pavimento a vista ideale per ristrutturazioni di
edifici esistenti (e per applicazioni stand-alone COMPATIBILITÀ UNITÀ ESTERNE COMANDI LOCALI
con vetrata posteriore).

CAPACITÀ LIVELLO DI PRESSIONE SONORA
Side Blow SMMS-u SMMSe One SHRM-e RBC-AXU31-E RBC-AMSU51-EN RBC-ASCU11-E
˃ ˃ & MiNi SMMS-e
0,8 HP < 2,5 HP 35dB(A)

Caratteristiche
Unità interna MML- UP0071H-E UP0091H-E UP0121H-E UP0151H-E UP0181H-E UP0241H-E
Codice di potenza HP 0,8 1 1,25 1,7 2 2,5
Capacità di raffrescamento kW 2,2 2,8 3,6 4,5 5,6 7,1
Capacità di riscaldamento kW 2,5 3,2 4 5 6,3 8
Potenza assorbita kW 0,056 0,056 0,092 0,092 0,102 0,102
Corrente a regime A 0,26 0,26 0,43 0,43 0,47 0,47
Corrente di spunto A 0,6 0,6 0,8 0,8 1,1 1,1
Portata d'aria* m³/h 480/420/360 480/420/360 900/780/650 900/780/650 1080/930/780 1080/930/780
Portata d'aria* l/s 133/117/100 133/117/100 250/217/181 250/217/181 300/258/217 300/258/217
Livello di pressione sonora** dB(A) 35/37/39 35/37/39 38/41/45 38/41/45 39/44/49 39/44/49
Dimensioni (A × L × P) mm 630x950x230 630x950x230 630x950x230 630x950x230 630x950x230 630x950x230
Peso kg 37 37 37 37 40 40
Filtro standard in dotazione
(filtro a lunga durata) Sì Sì Sì Sì Sì Sì
Accoppiamento a cartella
Gas Pollici - mm 3/8'' - 9.5 3/8'' - 9.5 3/8'' - 9.5 1/2'' - 12.7 1/2'' - 12.7 5/8'' - 15.9
Liquido Pollici - mm 1/4'' - 6.4 1/4'' - 6.4 1/4'' - 6.4 1/4'' - 6.4 1/4'' - 6.4 3/8'' - 9.5
Pompa di scarico condenza Non inclusa
Diametro esterno scarico condensa mm 20 20 20 20 20 20
Alimentazione V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50

* Velocità dell’aria: Alta/Media/Bassa. Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
** Velocità dell’aria: Bassa/Media/Alta.

Dimensionali Unità di misura: mm

Tutti i modelli Porta inferiore del tubo di refrigerazione
Foro per il montaggio (foro d'uscita 50x100)
a terra (2-φ 10)
400 120

150 130

Foro per il montaggio a terra
Scarico dell'aria 230 (foro d'uscita)

Foro per cavo di 133
alimentazione
(φ 26 foro d'uscita)
630 foro lungo per il 430
montaggio a parete

35 50 70
97
Presa d'aria
950 30 120 57
130 Vite di terra (M6) Porta del tubo di refrigerazione
Porta del tubo di refrigerazione (entrambe le parti) (foro d'uscita 50x100) (foro d'uscita φ 130)
(100 lato sinistro)
122 TOSHIBA
