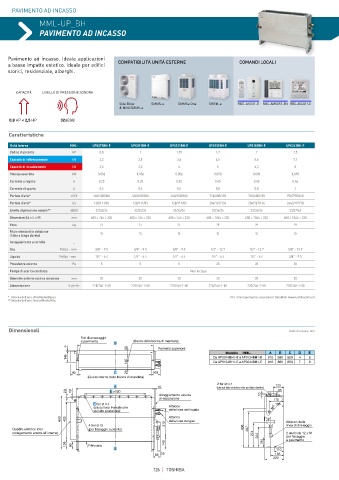

Page 126 - TOSHIBA ITALIA MULTICLIMA - VRF

PAVIMENTO AD INCASSO

MML-UP_BH
PAVIMENTO AD INCASSO

Pavimento ad incasso. Ideale applicazioni
a basso impatto estetico. Ideale per edifici COMPATIBILITÀ UNITÀ ESTERNE COMANDI LOCALI
storici, residenziale, alberghi.

CAPACITÀ LIVELLO DI PRESSIONE SONORA
Side Blow SMMS-u SMMSe One SHRM-e RBC-AXU31-E RBC-AMSU51-EN RBC-ASCU11-E
˃ ˃ & MiNi SMMS-e
0,8 HP < 2,5 HP 32dB(A)

Caratteristiche
Unità interna MML- UP0071BH-E UP0091BH-E UP0121BH-E UP0151BH-E UP0181BH-E UP0241BH-E
Codice di potenza HP 0,8 1 1,25 1,7 2 2,5
Capacità di raffrescamento kW 2,2 2,8 3,6 4,5 5,6 7,1
Capacità di riscaldamento kW 2,5 3,2 4 5 6,3 8
Potenza assorbita kW 0.056 0.056 0.056 0.090 0.090 0,095
Corrente a regime A 0.25 0.25 0.25 0.45 0.45 0.46
Corrente di spunto A 0,6 0,6 0,6 0,8 0,8 1
Portata d'aria* m³/h 460/400/300 460/400/300 460/400/300 740/600/490 740/600/490 950/790/640
Portata d'aria* l/s 128/111/83 128/111/83 128/111/83 206/167/136 206/167/136 264/219/178
Livello di pressione sonora** dB(A) 32/34/36 32/34/36 32/34/36 32/34/36 32/34/36 33/37/42
Dimensioni (A × L × P) mm 600 × 745 × 220 600 × 745 × 220 600 × 745 × 220 600 × 1045 × 220 600 × 1045 × 220 600 × 1045 × 220
Peso kg 21 21 21 29 29 29
Filtro standard in dotazione
(filtro a lunga durata) Sì Sì Sì Sì Sì Sì
Accoppiamento a cartella _
Gas Pollici - mm 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5 1/2" - 12.7 1/2" - 12.7 5/8" - 15.9
Liquido Pollici - mm 1/4" - 6.4 1/4" - 6.4 1/4" - 6.4 1/4" - 6.4 1/4" - 6.4 3/8" - 9.5
Prevalenza esterna Pa 5 5 5 20 20 20
Pompa di scarico condenza Non inclusa
Diametro esterno scarico condensa mm 20 20 20 20 20 20
Alimentazione V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50

* Velocità dell’aria: Alta/Media/Bassa. Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
** Velocità dell’aria: Bassa/Media/Alta.

Dimensionali Unità di misura: mm
Fori di ancoraggio
a pavimento (Quota della bocca di mandata)
B
5
50 Pannello superiore
Modello MML- A B C D E
145 Da AP0074BH1-E a AP0124BH1-E 610 580 550 4 5
145 Da AP0154BH1-E a AP0244BH1-E 910 880 850 7 8
85 C 25 100
(Quota interna della bocca di mandata)
2 fori Ø 4,7
A 10 (sia sul lato sinistro che sul lato destro) 123
20 10 D ×100 65
Alloggiamento valvola 10
di espansione 170
135
E fori Ø 4.7 Attacco 135
(sia sul lato frontale che della linea del liquido
sul lato posteriore)
600 402 Attacco Attacco della
della linea del gas
4 fori Ø 15 315 linea di drenaggio
Quadro elettrico (con (per ssaggio a parete) 436 397
collegamento a terra all’interno) 274 224 2 asole da 12 x18
per
ssaggio
129 80 Filtro aria 140 104 a pavimento
B 110
85 55 155
220
