SMMS-u

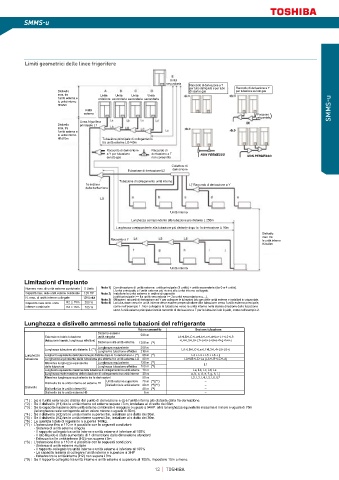

Limiti geometrici delle linee frigorifere
Limiti geometrici delle linee frigorifere

Unità
secondaria Raccordo di derivazione a T
per tubo del liquido e per tubo Raccordo di derivazione a Y
Dislivello di scarico gas per tubazione su lato gas
max. tra Unità Unità Unità Unità
l'unità esterna e collettore secondaria secondaria secondaria
unit
unit
unit
le unità interne
H3≤5m
Unità SMMS-u
esterna
unit Posizione
orizzontale
Linea frigorifera
Dislivello principale L1
max. tra
l'unità esterna e
le unità interne
H1≤70m Tubazione principale di collegamento
tra unità esterne LO<40m
Raccordo di derivazione Raccordo di
a Y per tubazione derivazione a T NON PERMESSO NON PERMESSO
su lato gas non consentito
Collettore di
Tubazione di derivazione L2 derivazione
Tubazione di collegamento unità interna
1a sezione L7 Raccordo di derivazione a Y
della derivazione
Unità interna
Lunghezza corrispondente alla tubazione più distante L 250m
Lunghezza corrispondente alla tubazione più distante dopo la 1a derivazione Li 90m
Dislivello
max. tra
Raccordo a Y le unità interne
H2≤40m

Unità interna

Limitazioni d'impianto
Numero max. di unità esterne combinate 5 Unità Nota 1) Combinazione di unità esterne: unità principale (1 unità) + unità secondarie (da 0 a 4 unità).

L'unità principale è l'unità esterna più vicina alle unità interne collegate.
Capacità max. delle unità esterne combinate 120 HP Nota 2) Installare le unità esterne in ordine di capacità
(unità principale >= 1a unità secondaria >= 2a unità secondaria ecc...).
N. max. di unità interne collegate 128 Unità Nota 3) Utilizzare i raccordi di derivazione ad Y per collegare le tubazioni lato gas delle unità esterne e installarli in orizzontale.

Capacità max.delle unità H2 15m 200 % Nota 4) La tubazione verso le unità interne deve essere perpendicolare alla tubazione verso l'unità esterna principale,
interne combinate H2 > 15m 105 % come nell'esempio 1. Non collegare la tubazione verso le unità interne nella stessa direzione della tubazione
verso l'unità esterna principale tramite raccordo di derivazione a T per le tubazioni lato liquido, come nell'esempio 2.
Lunghezza e dislivello ammessi nelle tubazioni del refrigerante
Valore consentito Sezione tubazione
Sistema esterno 500 m

Estensione totale tubazione unità singola LA+LB+LC+La+Lb+Lc+Ld+Le+L1+L2+L3
(tubazione liquido, lunghezza effettiva) +L4+L5+L6+L7+a+b+c+d+e+f+g+h+i+j
Sistema multi-unità esterna 1200 m (* 6 )
Lunghezza equivalente 250 m
Lunghezza tubazione più distante L (* 1 ) LA+LB+LC+Le+L1+L3+L4+L5+L6+j
Lunghezza tubazione effettiva 210 m
Lunghezza Lunghezza equivalente della tubazione più distante dopo la 1a derivazione Li (* 1 ) 90 m (* 2 ) L L + 3 L + 4 L + 5 j + 6
tubazione Lunghezza equivalente della tubazione più distnte tra unità esterne LO 4 0 m L A + L B + L C + L L ( e A + L B + L C + L ) d
Massima lunghezza equivalente Lunghezza equivalente 120 m (* 3 ) L1
delle tubazioni Lunghezza tubazione effettiva 100 m (* 3 )

Lunghezza equivalente massima della tubazione di collegamento tra unità esterne 1 0 m La, Lb, Lc, Ld, Le

Lunghezza reale massima della tubazione di collegamento tra unità interne 3 0 m j , i , h , g , f , e , d , c , b , a
Massima lunghezza equivalente tra le derivazioni 5 0 m L L , 2 L , 3 L , 4 L , 5 L , 6 7
Unità esterna superiore 70 m (* 4 )(* 7 ) –
Dislivello tra le unità interne ed esterne H1
Dislivello tra le unità esterne 40 m (* 5 )(* 8 ) –
Dislivello Dislivello tra le unità interne H2 4 0 m * ( 9 ) –
Dislivello tra le unità esterne H3 5 m –
(*1) : (e) è l'unità esterna più distnte dal punto di derivazione e (j) è l'unità interna più distante dalla 1a derivazione.
(*2) : Se il dislivello (H1) tra le unità interne ed esterne supera i 3 m, installare al di sotto dei 65m.
(*3) : Se la capacità massima delle unità esterne combinate è maggiore o uguale a 54HP. allra la lunghezza equivalente massima è minore o uguale di 70m
(la lunghezza reale corrisponde ad un valore minore o uguale di 50m).
(*4) : Se il dislivello (H2) tra le unità interne supera i 3m, installare al s dotto dei 50m.
(*5) : Se il dislivello (H2) tra le unità interne supera i 3m, installare al s dotto dei 30m.
(*6) : La quantità totale di regerante n supera i 140kg.
(*7) : L'estensione fino a 110 m è possibile con le seguenti condizioni:
- Sistema di unità esterne singole
- Il rapporto collegato tra unità interne e unità esterne è inferiore al 105%
- Il lato liquido è stato aumentato di 1 dimensione dalla dimensione standard
- l'altezza tra lle unità interne (H2) non supera i 3m
(*8) : L'estensione fino a 110 m è possibile con le seguenti condizioni:
- Sistema di unità esterne multiple
- Il rapporto collegato tra unità interne e unità esterne è inferiore al 105%
- La capacità minima di collegare l'unità interna è superiore a 3HP
- l'altezza tra le unità interne (H2) non supera i 3m
(*9) : Se il rapporto collegato tra unità interne e unità esterne è superiore al 105%, impostare 15m o meno.
