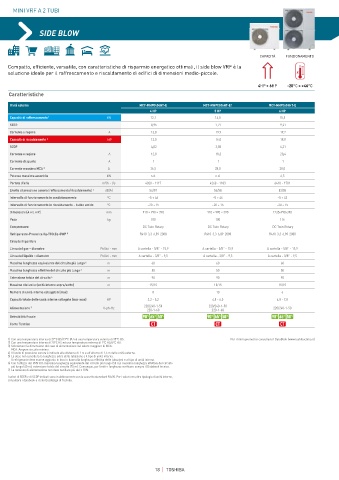

MINI VRF A 2 TUBI


               SIDE BLOW




                                                                                            CAPACITÀ  FUNZIONAMENTO
    Compatto, efficiente, versatile, con caratteristiche di risparmio energetico ottimali, il side blow VRF è la
    soluzione ideale per il raffrescamento e riscaldamento di edifici di dimensioni medio-piccole.     ˃    ˃

                                                                                            4HP > 6HP  -20°C > +46°C
    Caratteristiche
     Unità esterna                                MCY-MHP0406HT-E       MCY-MHP0506HT-E1       MCY-MHP0604HT-E
                                                      4 HP                  5 HP                   6 HP
     Capacità di raffrescamento 1      kW             12,1                   14,0                  15,5
     SEER                                             8,95                   7,77                  9,21
     Corrente a regime                 A              13,8                   19,9                  19,7
     Capacità di riscaldamento 2       kW             12,5                   16,0                  18,0
     SCOP                                             4,02                   3,88                  4,21
     Corrente a regime                 A              12,8                   18,3                  20,4
     Corrente di spunto                A               1                     1                      1
     Corrente massima MCA 3            A              26,5                   28,0                  28,0
     Potenza massima assorbita         kW             n.d.                   n.d.                  6,5
     Portata d’aria                  m³/h - l/s     4020 - 1117            4260 - 1183           6410 - 1781
     Livello di pressione sonora (raffescamento/riscaldamento)  4  dB(A)  54/57  54/58             52/55
     Intervallo di funzionamento in condizionamento  °C  –5 ÷ 46            –5 ÷ 46                –5 ÷ 43
     Intervallo di funzionamento in riscaldamento – bulbo umido  °C  –20 ÷ 15  –20 ÷ 15           –20 ÷ 15
     Dimensioni (A × L × P)           mm           910 × 990 × 390        910 × 990 × 390        1235x990x390
     Peso                              kg             100                    100                   116
     Compressore                                   DC Twin Rotary          DC Twin Rotary        DC Twin Rotary
     Refrigerante-Precarica Kg-TCO2Eq-GWP 5       R410-3,3-6,89-2088     R410-3,3-6,89-2088    R410-3,3-6,89-2088
     Circuito frigorifero
     Linea del gas – diametro       Pollici - mm  A cartella - 5/8'' - 15,9  A cartella - 5/8'' - 15,9  A cartella - 5/8'' - 15,9
     Linea del liquido – diametro   Pollici - mm  A cartella - 3/8'' - 9,5  A cartella - 3/8'' - 9,5  A cartella - 3/8'' - 9,5
     Massima lunghezza equivalente del circuito più lungo 6  m  60           60                     60
     Massima lunghezza effettiva del circuito più lungo 6  m  50             50                     50
     Estensione totale del circuito 6  m              90                     90                     90
     Massimo dislivello (unità interne sopra/sotto)  m  15/15               15/15                  15/15
     Numero di unità interne collegabili (max)         8                     10                     6
     Capacità totale delle unità interne collegate (min-max)  HP  3,2 - 5,2  4,0 - 6,5            4,8 - 7,8
     Alimentazione 7                 V-ph-Hz        220/240-1-50          220/240-1-50           220/240-1-50
                                                     220-1-60              220-1-60
    Detraibilità fiscale
     Conto Termico


    1) Con una temperatura interna di 27°C BS/19°C BU ed una temperatura esterna di 35°C BS.  Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
    2) Con una temperatura interna di 20°C BS ed una temperatura esterna di 7°C BS/6°C BU.
    3) Selezionare la dimensione del cavo di alimentazione sul valore maggiore di MCA.
      MCA: Ampere circuito minimo
    4) Il livello di pressione sonora è indicato alla distanza di 1 m e all’altezza di 1,5 m dalle unità esterne.
    5) La dose non considera la lunghezza extra della tubazione e il tipo di unità interna.
      Il refrigerante deve essere aggiunto in loco in base alla lunghezza effettiva delle tubazioni e al tipo di unità interna.
    6) Con l’utilizzo del PMV Kit: massima lunghezza equivalente del circuito più lungo (50 m); massima lunghezza effettiva del circuito
     più lungo (40 m); estensione totale del circuito (75 m). Comunque, per limiti e lunghezze verificare sempre il Databook tecnico.
    7) La tensione di alimentazione non deve oscillare più del ± 10%.
    I valori di SEER e di SCOP indicati sono in abbinamento con la cassetta stanrdard 90x90. Per i valori con altra tipologia di unità interne,
    consultare i databook e il sito Ecodesign di Toshiba.
