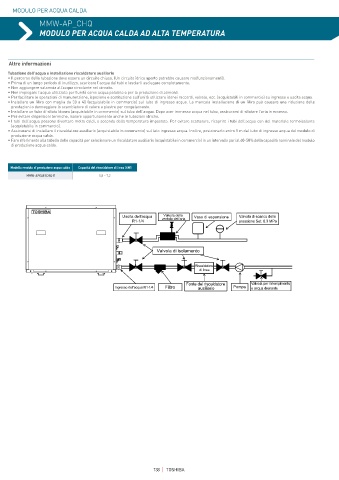

MODULO PER ACQUA CALDA

MMW-AP_CHQ
MODULO PER ACQUA CALDA AD ALTA TEMPERATURA

Altre informazioni
Tubazione dell'acqua e installazione riscaldatore ausiliario
• Il percorso della tubazione deve essere un circuito chiuso. (Un circuito idrico aperto potrebbe causare malfunzionamenti).
• Prima di un lungo periodo di inutilizzo, scaricare l'acqua dai tubi e lasciarli asciugare completamente.
• Non aggiungere salamoia all’acqua circolante nel circuito.
• Non impiegare l’acqua utilizzata per l’unità come acqua potabile o per la produzione di alimenti.
• Per facilitare le operazioni di manutenzione, ispezione e sostituzione sull’unità utilizzare idonei raccordi, valvole, ecc. (acquistabili in commercio) su ingresso e uscita acqua.
• Installare un filtro con maglia da 30 a 40 (acquistabile in commercio) sul tubo di ingresso acqua. La mancata installazione di un filtro può causare una riduzione delle
prestazioni o danneggiare lo scambiatore di calore a piastre per congelamento.
• Installare un tubo di sfiato idoneo (acquistabile in commercio) sul tubo dell'acqua. Dopo aver immesso acqua nel tubo, assicurarsi di sfiatare l’aria in eccesso.
• Per evitare dispersioni termiche, isolare opportunamente anche le tubazioni idriche.
• I tubi dell'acqua possono diventare molto caldi, a seconda della temperatura impostata. Per evitare scottature, ricoprire i tubi dell’acqua con del materiale termoisolante
(acquistabile in commercio).
• Assicurarsi di installare il riscaldatore ausiliario (acquistabile in commercio) sul lato ingresso acqua. Inoltre, posizionarlo entro 5 m dal tubo di ingresso acqua del modulo di
produzione acqua calda.
• Fare riferimento alla tabella delle capacità per selezionare un riscaldatore ausiliario (acquistabile in commercio) in un intervallo pari al 40-50% della capacità nominale del modulo
di produzione acqua calda.

Modello modulo di produzione acqua calda Capacità del riscaldatore di linea (kW)
MMW-AP0481CHQ-E 5,8 ~ 7,2

Valvola della
Uscita dell’acqua ventola dell'aria Vaso di espansione Valvola di scarico della
R1-1/4 pressione Set: 0.3 MPa

Valvola di isolamento

Riscaldatore
di linea

Fonte del riscaldatore Valvola per il riempimento
Ingresso dell'acqua R1-1/4 Filtro ausiliario Pompa e acqua drenante
