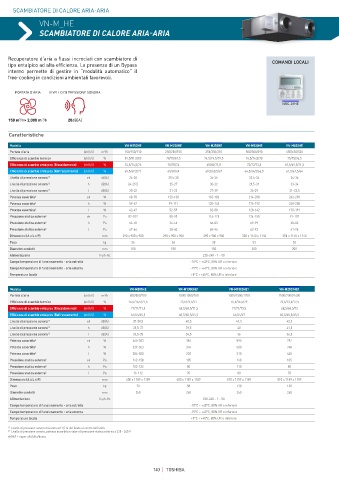

SCAMBIATORE DI CALORE ARIA-ARIA

VN-M_HE
SCAMBIATORE DI CALORE ARIA-ARIA

Recuperatore d’aria a flussi incrociati con scambiatore di
tipo entalpico ad alta efficienza. La presenza di un Bypass COMANDI LOCALI
interno permette di gestire in “modalità automatico” il
free-cooling in condizioni ambientali favorevoli.

PORTATA D'ARIA LIVELLO DI PRESSIONE SONORA
NRC-01HE
˃
150 m /h> 2,000 m /h 20dB(A)
3
3
Caratteristiche
Modello VN-M150HE VN-M250HE VN-M350HE VN-M500HE VN-M650HE
Portata d’aria (eh/h/l) m3/h 150/150/110 250/250/155 350/350/210 500/500/390 650/650/520
Efficienza di scambio termico (eh/h/l) % 81,5/81,5/83 78/78/81,5 74,5/74,5/79,5 76,5/76,5/78 75/75/76,5
Efficienza di scambio entalpico (Riscaldamento) (eh/h/l) % 74,5/74,5/76 70/70/74 65/65/71,5 72/72/73,5 69,5/69,5/71,5
Efficienza di scambio entalpico (Raffrescamento) (eh/h/l) % 69,5/69,5/71 65/65/69 60,5/60,5/67 64,5/64,5/66,5 61,5/61,5/64
Livello di pressione sonora 1 2 eh dB(A) 26-28 29,5-30 34-35 32,5-34 34-36
Livello di pressione sonora 1 2 h dB(A) 24-25,5 25-27 30-32 29,5-31 33-34
Livello di pressione sonora 1 2 l dB(A) 20-22 21-22 27-29 26-29 31-32,5
Potenza assorbita2 eh W 68-78 123-138 165-182 214-238 262-290
Potenza assorbita2 h W 59-67 99-111 135-145 176-192 240-258
Potenza assorbita2 l W 42-47 52-59 82-88 128-142 178-191
Pressione statica esterna2 eh Pa 82-102 80-98 114-125 134-150 91-107
Pressione statica esterna2 h Pa 52-78 34-65 56-83 69-99 58-82
Pressione statica esterna2 l Pa 47-64 28-40 65-94 62-92 61-96
Dimensioni (A x L x P) mm 290 x 900 x 900 290 x 900 x 900 290 x 900 x 900 350 x 1140 x 1140 350 x 1140 x 1140
Peso kg 36 36 38 53 53
Diametro condotti mm 100 150 150 200 200
Alimentazione V-ph-Hz 220-240 - 1 - 50
Campo temperatura di funzionamento - aria estratta -10°C ÷ +40°C, 80% UR o inferiore
Campo temperatura di funzionamento - aria esterna -15°C ÷ +43°C, 80% UR o inferiore
Temperatura locale +5°C ÷ +40°C, 80% UR o inferiore

Modello VN-M800HE VN-M1000HE1 VN-M1500HE1 VN-M2000HE1
Portata d’aria (eh/h/l) m3/h 800/800/700 1000/1000/700 1500/1500/1200 2000/2000/1400
Efficienza di scambio termico (eh/h/l) % 76,5/76,5/77,5 73,5/73,5/77 76,5/76,5/79 73,5/73,5/77,5
Efficienza di scambio entalpico (Riscaldamento) (eh/h/l) % 71/71/71,5 68,5/68,5/71,5 71/71/73,5 68,5/68,5/72
Efficienza di scambio entalpico (Raffrescamento) (eh/h/l) % 64/64/65,5 60,5/60,5/64,5 64/64/67 60,5/60,5/65,5
Livello di pressione sonora 1 2 eh dB(A) 37-38,5 40,5 41,5 42,5
Livello di pressione sonora 1 2 h dB(A) 35,5-37 39,5 40 41,5
Livello di pressione sonora 1 2 l dB(A) 33,5-35 34,5 36 36,5
Potenza assorbita2 eh W 360-383 396 590 792
Potenza assorbita2 h W 339-353 374 500 748
Potenza assorbita2 l W 286-300 220 310 440
Pressione statica esterna2 eh Pa 142-158 105 140 105
Pressione statica esterna2 h Pa 102-132 80 110 80
Pressione statica esterna2 l Pa 76-112 70 80 70
Dimensioni (A x L x P) mm 400 x 1189 x 1189 400 x 1189 x 1189 810 x 1189 x 1189 810 x 1189 x 1189
Peso kg 70 58 130 130
Diametro condotti mm 250 250 250 250
Alimentazione V-ph-Hz 220-240 - 1 - 50
Campo temperatura di funzionamento - aria estratta -10°C ÷ +40°C, 80% UR o inferiore
Campo temperatura di funzionamento - aria esterna -15°C ÷ +43°C, 80% UR o inferiore
Temperatura locale +5°C ÷ +40°C, 80% UR o inferiore
1) Livello di pressione sonora misurata ad 1,5 m dal fondo al centro dell’unità.
2) Livello di pressione sonora, potenza assorbita e valori di pressione statica esterna a 220 - 240 V
eh/hl/l = super alta/alta/bassa
