SIDE BLOW

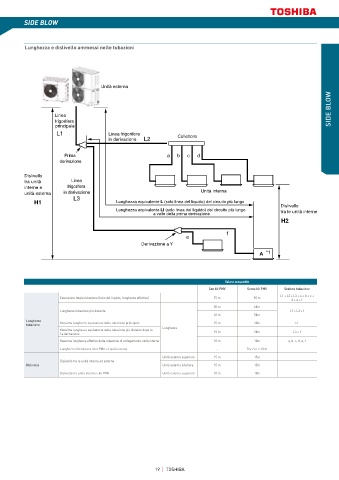

Lunghezza e dislivello ammessi nelle tubazioni

Unità esterna
SIDE BLOW

Linea
frigorifera
principale
L1 Linea frigorifera Collettore
in derivazione L2

Prima a b c d
derivazione

Dislivello
tra unità Linea
interne e frigorifera
unità esterna in derivazione Unità interna
L3
H1 Lunghezza equivalente L (solo linea del liquido) del circuito più lungo
Dislivello
Lunghezza equivalente LI (solo linea del liquido) del circuito più lungo tra le unità interne
a valle della prima derivazione
H2
f
e
Derivazione a Y
A *1

Valore consentito
Con kit PMV Senza kit PMV Sezione tubazione
Estensione totale tubazione (tubo del liquido, lunghezza effettiva) 75 m 90 m L1 + L2 + L3 + a + b + c +
d + e + f
50 m 60m
Lunghezza tubazione più distante L1 + L3 + f
40 m 50m
Lunghezza Massima lunghezza equivalente della tubazione principale 25 m 30m L1
tubazione
Massima lunghezza equivalente della tubazione più distante dopo la Lunghezza 15 m 20m L3 + f
1a derivazione
Massima lunghezza effettiva della tubazione di collegamento unità interne 10 m 10m a, b, c, d, e, f
Lunghezza effettiva tra il kit PMV e l’unità interna - Tra 2 m e 10 m
Unità esterna superiore 15 m 15m
Dislivello tra le unità interne ed esterne
Dislivello Unità esterna inferiore 15 m 15m
Dislivello tra unità interna e kit PMV Unità esterna superiore 10 m 10m
