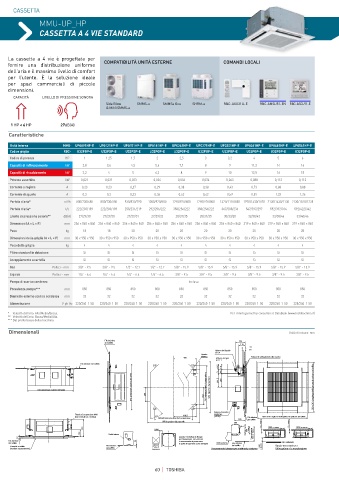

Page 60 - TOSHIBA ITALIA MULTICLIMA - VRF

CASSETTA

MMU-UP_HP
CASSETTA A 4 VIE STANDARD

La cassetta a 4 vie è progettata per
fornire una distribuzione uniforme COMPATIBILITÀ UNITÀ ESTERNE COMANDI LOCALI
dell'aria e il massimo livello di comfort
per l’utente. È la soluzione ideale
per spazi commerciali di piccole
dimensioni.
CAPACITÀ LIVELLO DI PRESSIONE SONORA
Side Blow SMMS-u SMMSe One SHRM-e RBC-AXU31U-E RBC-AMSU51-EN RBC-ASCU11-E
& MiNi SMMS-e
˃ ˃
1 HP < 6 HP 27dB(A)
Caratteristiche
Unità interna MMU- UP0091HP-E UP0121HP-E UP0151HP-E UP0181HP-E UP0241HP-E UP0271HP-E UP0301HP-E UP0361HP-E UP0481HP-E UP0561HP-E
Codice griglia RBC- U32PGP-E U32PGP-E U32PGP-E U32PGP-E U32PGP-E U32PGP-E U32PGP-E U32PGP-E U32PGP-E U32PGP-E
Codice di potenza HP 1 1,25 1,7 2 2,5 3 3,2 4 5 6
Capacità di raffrescamento kW 2,8 3,6 4,5 5,6 7,1 8 9 11,2 14 16
Capacità di riscaldamento kW 3,2 4 5 6,3 8 9 10 12,5 16 18
Potenza assorbita kW 0,021 0,021 0,023 0,026 0,036 0,036 0,043 0,088 0,112 0,112
Corrente a regime A 0,23 0,23 0,27 0,29 0,38 0,38 0,43 0,73 0,88 0,88
Corrente di spunto A 0,3 0,3 0,33 0,36 0,42 0,42 0,59 0,87 1,23 1,26
Portata d'aria* m³/h 800/730/680 800/730/680 930/830/790 1050/920/800 1290/920/800 1290/920/800 1320/1110/850 1970/1430/1070 2130/1430/1130 2130/1520/1230
Portata d'aria* l/s 222/203/189 222/203/189 258/231/219 292/256/222 358/256/222 358/256/222 367/308/236 547/397/297 592/397/314 592/422/342
Livello di pressione sonora** dB(A) 27/29/30 27/29/30 27/29/31 27/29/32 28/31/35 28/31/35 30/33/38 32/38/43 33/38/46 33/40/46
Dimensioni (A × L × P) mm 256 × 840 × 840 256 × 840 × 840 256 × 840 × 840 256 × 840 × 840 256 × 840 × 840 256 × 840 × 840 256 × 840 × 840 319 × 840 × 840 319 × 840 × 840 319 × 840 × 840
Peso kg 18 18 20 20 20 20 20 25 25 25
Dimensioni della griglia (A × L × P) mm 30 x 950 x 950 30 x 950 x 950 30 x 950 x 950 30 x 950 x 950 30 x 950 x 950 30 x 950 x 950 30 x 950 x 950 30 x 950 x 950 30 x 950 x 950 30 x 950 x 950
Peso della griglia kg 4 4 4 4 4 4 4 4 4 4
Filtro standard in dotazione Sì Sì Sì Sì Sì Sì Sì Sì Sì Sì
Accoppiamento a cartella Sì Sì Sì Sì Sì Sì Sì Sì Sì Sì
Gas Pollici - mm 3/8" - 9.5 3/8" - 9.5 1/2" - 12.7 1/2" - 12.7 5/8" - 15.9 5/8" - 15.9 5/8" - 15.9 5/8" - 15.9 5/8" - 15.9 5/8" - 15.9
Liquido Pollici - mm 1/4" - 6.4 1/4" - 6.4 1/4" - 6.4 1/4" - 6.4 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5
Pompa di scarico condenza Inclusa
Prevalenza pompa*** mm 850 850 850 850 850 850 850 850 850 850
Diametro esterno scarico condensa mm 32 32 32 32 32 32 32 32 32 32
Alimentazione V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50
* Velocità dell’aria: Alta/Media/Bassa. Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
** Velocità dell’aria: Bassa/Media/Alta.
*** Dal profilo bassa della macchina.
Dimensionali Unità di misura: mm
Filo inferiore 172
del soffitto
112
41
Attacco del liquido 36
Quadro Ø 6.4
408 elettrico Attacco del gas Attacco di collegamento allo scarico
Ø 12.7
Filo inferiore del soffitto
106.5 119
72 46
840 Dimensioni esterne dell'unità 780 Interasse tiranti di sospensione 950 Ingombro del pannello 241.5 255 860 o 910 Lunghezza dell'apertura da praticare nel soffitto
840 Dimensioni esterne dell'unità 269 323

Attacco di scarico
Tirante di sospensione M10 45° 416.5 condensa
(non venduto da Toshiba) (VP25) Filo inferiore 860 o 910 Lunghezza dell'apertura da praticare nel soffitto
690±20 interasse tiranti di sospensione
189 del soffitto
950 Ingombro del pannello 300
o meno 15 o meno 15 o meno
319 200 Verticalmente 661 o meno 1000 o meno 1000 o meno
132 Unità interna Verticalmente 850 o meno
quando è installata la flangia
30 per l'immissione aria esterna
Filo inferiore 12 si raccomanda di posizionare Un ostacolo
del soffitto ( 450) la porta di ispezione come da figura Unità esterna Filo inferiore
Pannello a soffitto Filo inferiore Porta di del soffitto 1000 o meno Spazio necessario per
(venduto separatamente) del soffitto ispezione Posizionamento tubazioni per smaltimento condensa l'attrezzatura e la manutenzione
