CASSETTA A 4 VIE COMPATTA

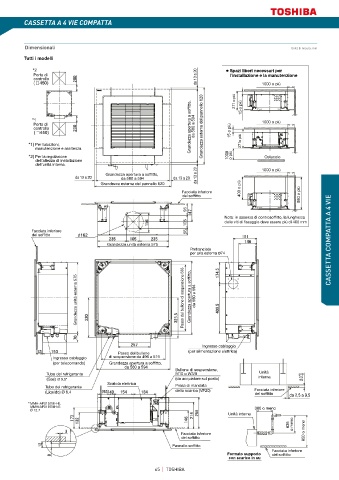

Dimensionali Unità di misura: mm
Tutti i modelli

da 13 a 20
Porta di Spazi liberi necessari per
l’installazione e la manutenzione
controllo 1000 o più

Grandezza apertura a sof tto, da 580 a 594 Grandezza esterna del pannello 620

Porta di 271 o più 15 o più 1000 o più
controllo 15 o più

Per tubazioni, 271o più
manutenzione e assitenza.
Per la regolazione 1000 o più Ostacolo
dell'altezza di installazione
dell'unità interna.
Grandezza apertura a sof tto, da 13 a 20 1000 o più
da 13 a 20 da 580 a 594 da 13 a 20
Grandezza esterna del pannello 620
Facciata inferiore 400 o più
del sof tto 560 o più

Nota: in assenza di controsof tto, la lunghezza
delle viti di ssaggio deve essere più di 400 mm
Facciata inferiore
del sof tto
Grandezza unità esterna 575 CASSETTA COMPATTA A 4 VIE
Pretranciato
per aria esterna ø74

Grandezza unità esterna 575 Passo del bullone di sospensione 535 Grandezza apertura a sof tto, da 580 a 594

Ingresso cablaggio
Passo del bullone (per alimentazione elettrica)
Ingresso cablaggio di sospensione da 496 a 519
(per telecomando) Grandezza apertura a sof tto,
da 580 a 594
Bullone di sospensione,
Tubo del refrigerante M10 o W3/8 Unità
(Gas) Ø 12.7 (da acquistare sul posto) interna
Ø 9.5*
Scatola elettrica
Tubo del refrigerante Presa di mandata
(Liquido)Ø 6.4 dello scarico (VP20) Facciata inferiore da 2,5 a 9,5
del sof tto
* MMH-AP0157MH-E,
MMH-AP0187MH-E: 300 o meno
Ø 12.7
Unità interna
636 o meno
Facciata inferiore 850 o meno
del sof tto
Pannello sof tto
Facciata inferiore
Formato supporto del sof tto
con scarico in su
