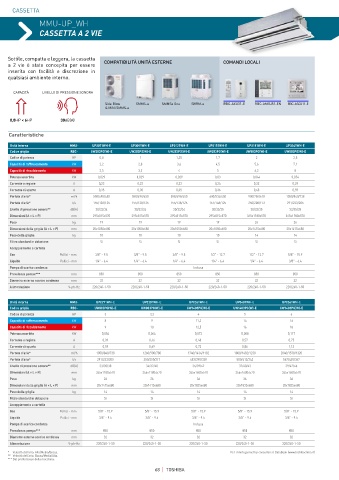

Page 68 - TOSHIBA ITALIA MULTICLIMA - VRF

CASSETTA

MMU-UP_WH
CASSETTA A 2 VIE

Sottile, compatta e leggera, la cassetta
a 2 vie è stata concepita per essere COMPATIBILITÀ UNITÀ ESTERNE COMANDI LOCALI
inserita con facilità e discrezione in
qualsiasi ambiente interno.

CAPACITÀ LIVELLO DI PRESSIONE SONORA
Side Blow SMMS-u SMMSe One SHRM-e RBC-AXU31-E RBC-AMSU51-EN RBC-ASCU11-E
˃ ˃ & MiNi SMMS-e
0,8HP < 6HP 30dB(A)

Caratteristiche
Unità interna MMU- UP0071WH-E UP0091WH-E UP0121WH-E UP0151WH-E UP0181WH-E UP0241WH-E
Codice griglia RBC- UW283PG(W)-E UW283PG(W)-E UW283PG(W)-E UW283PG(W)-E UW803PG(W)-E UW803PG(W)-E
Codice di potenza HP 0,8 1 1,25 1,7 2 2,5
Capacità di raffrescamento kW 2,2 2,8 3,6 4,5 5,6 7,1
Capacità di riscaldamento kW 2,5 3,2 4 5 6,3 8
Potenza assorbita kW 0,029 0,029 0,029 0,03 0,044 0,054
Corrente a regime A 0,23 0,23 0,23 0,24 0,32 0,39
Corrente di spunto A 0,35 0,35 0,35 0,36 0,48 0,59
Portata d'aria* m³/h 558/498/450 558/498/450 558/498/450 600/534/450 900/750/618 1050/840/738
Portata d'aria* l/s 155/138/125 155/138/125 155/138/125 167/148/125 250/208/172 291/233/205
Livello di pressione sonora** dB(A) 30/32/34 30/32/34 30/32/34 30/33/35 30/33/35 33/35/38
Dimensioni (A × L × P) mm 295x815x570 295x815x570 295x815x570 295x815x570 345x1180x570 345x1180x570
Peso kg 19 19 19 19 26 26
Dimensioni della griglia (A × L × P) mm 20x1050x680 20x1050x680 20x1050x680 20x1050x680 20x1415x680 20x1415x680
Peso della griglia kg 10 10 10 10 14 14
Filtro standard in dotazione Sì Sì Sì Sì Sì Sì
Accoppiamento a cartella
Gas Pollici - mm 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5 1/2" - 12.7 1/2" - 12.7 5/8" - 15.9
Liquido Pollici - mm 1/4" - 6.4 1/4" - 6.4 1/4" - 6.4 1/4" - 6.4 1/4" - 6.4 3/8" - 6.4
Pompa di scarico condenza Inclusa
Prevalenza pompa*** mm 850 850 850 850 850 850
Diametro esterno scarico condensa mm 32 32 32 32 32 32
Alimentazione V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50

Unità interna MMU- UP0271WH-E UP0301WH-E UP0361WH-E UP0481WH-E UP0561WH-E
Codice griglia RBC- UW803PG(W)-E UW803PG(W)-E UW1403PG(W)-E UW1403PG(W)-E UW1403PG(W)-E
Codice di potenza HP 3 3,2 4 5 6
Capacità di raffrescamento kW 8 9 11,2 14 16
Capacità di riscaldamento kW 9 10 12,5 16 18
Potenza assorbita kW 0,054 0,064 0,073 0,088 0,117
Corrente a regime A 0,39 0,46 0,48 0,57 0,75
Corrente di spunto A 0,59 0,69 0,72 0,86 1,13
Portata d'aria* m³/h 1050/840/738 1260/900/780 1740/1434/1182 1800/1482/1230 2040/1578/1320
Portata d'aria* l/s 291/233/205 350/250/217 483/398/328 500/412/342 567/438/367
Livello di pressione sonora** dB(A) 33/35/38 34/37/40 36/39/42 37/40/43 39/42/46
Dimensioni (A × L × P) mm 345x1180x570 345x1180x570 345x1600x570 345x1600x570 345x1600x570
Peso kg 26 26 36 36 36
Dimensioni della griglia (A × L × P) mm 20x1415x680 20x1415x680 20x1835x680 20x1835x680 20x1835x680
Peso della griglia kg 14 14 14 14 14
Filtro standard in dotazione Sì Sì Sì Sì Sì
Accoppiamento a cartella
Gas Pollici - mm 5/8" - 15.9 5/8" - 15.9 5/8" - 15.9 5/8" - 15.9 5/8" - 15.9
Liquido Pollici - mm 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5 3/8" - 9.5
Pompa di scarico condenza Inclusa
Prevalenza pompa*** mm 850 850 850 850 850
Diametro esterno scarico condensa mm 32 32 32 32 32
Alimentazione V-ph-Hz 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50 220/240-1-50
* Velocità dell’aria: Alta/Media/Bassa. Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
** Velocità dell’aria: Bassa/Media/Alta.
*** Dal profilo basso della macchina.
68 TOSHIBA
