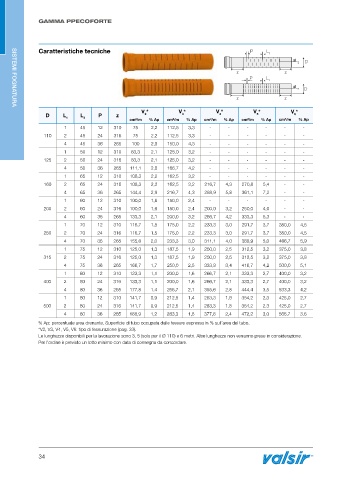

Page 36 - VALSIR - LISTINO EDILIZIA 2024
P. 36
GAMMA PPECOFORTE
Caratteristiche tecniche P L 1
L 2 D
z z
P L 1
L
2 D
z z
SISTEMI FOGNATURA
V * V * V * V * V *
D L L P z 2 3 4 5 6
1 2
cm /m % Ap cm /m % Ap cm /m % Ap cm /m % Ap cm /m % Ap
2
2
2
2
2
1 45 12 310 75 2,2 112,5 3,3 - - - - - -
110 2 45 24 316 75 2,2 112,5 3,3 - - - - - -
4 45 36 265 100 2,9 150,0 4,3 - - - - - -
1 50 12 310 83,3 2,1 125,0 3,2 - - - - - -
125 2 50 24 316 83,3 2,1 125,0 3,2 - - - - - -
4 50 36 265 111,1 2,8 166,7 4,2 - - - - - -
1 65 12 310 108,3 2,2 162,5 3,2 - - - - - -
160 2 65 24 316 108,3 2,2 162,5 3,2 216,7 4,3 270,8 5,4 - -
4 65 36 265 144,4 2,9 216,7 4,3 288,9 5,8 361,1 7,2 - -
1 60 12 310 100,0 1,6 150,0 2,4 - - - - - -
200 2 60 24 316 100,0 1,6 150,0 2,4 200,0 3,2 250,0 4,0 - -
4 60 36 265 133,3 2,1 200,0 3,2 266,7 4,2 333,3 5,3 - -
1 70 12 310 116,7 1,5 175,0 2,2 233,3 3,0 291,7 3,7 350,0 4,5
250 2 70 24 316 116,7 1,5 175,0 2,2 233,3 3,0 291,7 3,7 350,0 4,5
4 70 36 265 155,6 2,0 233,3 3,0 311,1 4,0 388,9 5,0 466,7 5,9
1 75 12 310 125,0 1,3 187,5 1,9 250,0 2,5 312,5 3,2 375,0 3,8
315 2 75 24 316 125,0 1,3 187,5 1,9 250,0 2,5 312,5 3,2 375,0 3,8
4 75 36 265 166,7 1,7 250,0 2,5 333,3 3,4 416,7 4,2 500,0 5,1
1 80 12 310 133,3 1,1 200,0 1,6 266,7 2,1 333,3 2,7 400,0 3,2
400 2 80 24 316 133,3 1,1 200,0 1,6 266,7 2,1 333,3 2,7 400,0 3,2
4 80 36 265 177,8 1,4 266,7 2,1 355,6 2,8 444,4 3,5 533,3 4,2
1 80 12 310 141,7 0,9 212,5 1,4 283,3 1,8 354,2 2,3 425,0 2,7
500 2 80 24 316 141,7 0,9 212,5 1,4 283,3 1,8 354,2 2,3 425,0 2,7
4 80 36 265 188,9 1,2 283,3 1,8 377,8 2,4 472,2 3,0 566,7 3,6
% Ap: percentuale area drenante. Superficie di tubo occupata dalle fessure espressa in % sull’area del tubo.
*V2, V3, V4, V5, V6: tipo di fessurazione (pag. 33).
Le lunghezze disponibili per la lavorazione sono 3, 5 (solo per il Ø 110) e 6 metri. Altre lunghezze non verranno prese in considerazione.
Per l’ordine è previsto un lotto minimo con data di consegna da concordare.
34
